BPI-F2P
Sunplus SP7021 tabanlı, PoE, RS232/RS485 ve çift Ethernet destekli endüstriyel kontrol ağ geçidi kartı.

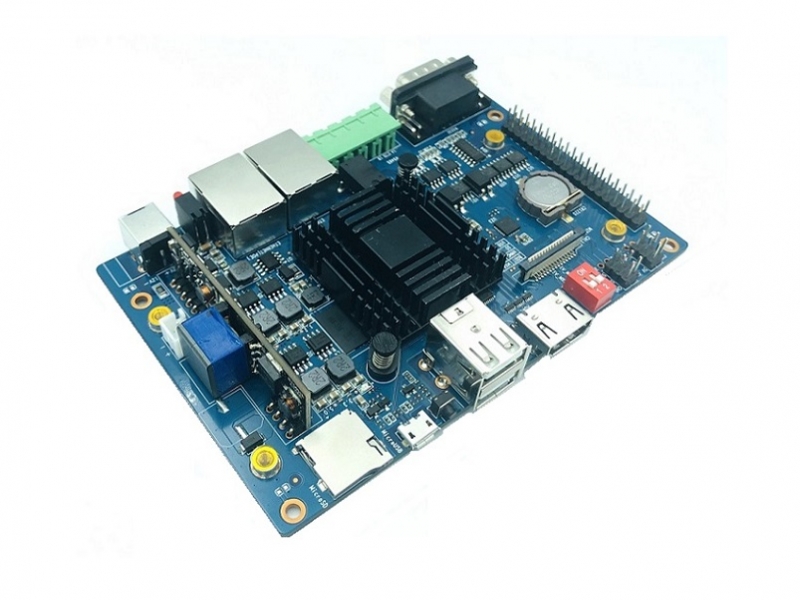

Banana Pi BPI-F2P, BPI-F2S ile aynı Sunplus SP7021 "Plus1" işlemciyi kullanan bir endüstriyel kontrol kartıdır. PoE modülüyle Ethernet üzerinden beslenebilir, RS232 ve RS485 arayüzlerini destekler; bu özellikleriyle endüstriyel kontrol ağ geçidi olarak kullanılmak üzere tasarlanmıştır.
Sunplus SP7021 (Plus1), Sunplus ve Tibbo Technology iş birliğiyle geliştirilmiş, Linux çalıştırabilen bir işlemcinin gücünü mikrodenetleyici kolaylığıyla birleştiren bir SoC'dir. Dört çekirdekli Cortex-A7'nin yanında gerçek zamanlı işler için bir ARM926 ve düşük güç tüketimli bir 8051 çekirdeği barındırır; DDR3 bellek çipin içine entegredir. Esnek pin çoklama (PinMux), 5 V toleranslı I/O portları, endüstriyel sıcaklık aralığı, düşük EMI, Yocto tabanlı Linux ve 10 yıl tedarik garantisi sunar.
Kart üzerinde 8 GB eMMC, 2 x 10/100 Ethernet, HDMI 1.4, MIPI CSI, 40 pin GPIO, TPM 2.0, 7.4 V lityum pil ve RTC pil girişi bulunur. İsteğe bağlı BPI-F2P-SUB genişletme kartı 2 SATA arayüzü ve 4G modül yuvası ekler; Wi-Fi/Bluetooth için SDIO veya USB genişletme modülleri kullanılabilir.
Banana Pi BPI-F2P, endüstriyel kontrol kartı olup; Sunplus Plus1(sp7021) çipini kullanmaktadır.
SunPlus sp7021 ,Linux sınıfı bir çipin gücüne ve bir mikro denetleyicinin entegrasyon basitliğine sahip devrim niteliğinde bir SoC'dir. Dört çekirdekli ARM Cortex-A7 işlemciye, ARM926 gerçek zamanlı çekirdeğe ve 8051 çekirdeğine sahiptir.
Sunplus Technology tarafından Tibbo Technology ile işbirliği içinde tasarlanan PLUS1, genel olarak modern endüstriyel sınıflarda kullanılan gömülü çiplerde bulunan tüm gelişmiş unsurları almıştır. IoT ve endüstriyel kontrol uygulamalarını hedefleyen çok sayıda özelliğe sahiptir. Ortaya çıkan çip tasarımı basit bir mikrodenetleyici benzeri şeklinde sunar.
PoE modülüyle PoE işlevini, RS232 ile RS485'i destekler. Böylece Banana Pi BPI-F2P'yi bir endüstriyel kontrol ağ geçidi olarak kullanabilirsiniz.
"SP7021, endüstriyel kontrolün SoC(Güvenlik Operasyon Merkezi) çözümlerinden biridir. Sizlerin işlev konusundaki tüm taleplerinizi düşük maliyetle karşılar. SP7021, zengin GPIO'lar, depolama ve USB arabirimi sağlar. Video girişi için MIPI CSI arayüzü ve video çıkışı için HDMI arayüzü sağlar. Ayrıca işlev genişletme için FPGA arabirimi sağlar. SP7021 ayrıca önemli bir çözüm sağlayan 4 Ethernet bağlantı noktasına sahiptir."
Donanım Özellikleri
Alt Bileşenler
Video Girişi
CSI kamera konnektörüyle kamera bağlayabilirsiniz
Video Çıkışı
MIPI DSI Konnektörü (LCD Panel için)
Ses Girişi
Karta entegre olarak gelen mikrofon ile ses girişi sağlayabilirsiniz.
Ses Çıkışı
3.5mm jak
İşletim Sistemleri
Android (6.0)
Ubuntu
Tina Linux
| İşlemci | |
|---|---|
| SoC | Sunplus SP7021 "Plus1" (LQFP paket) |
| CPU | 4 çekirdek ARM Cortex-A7 @ 1.0 GHz + 1 x ARM926 (A926) + 1 x 8051 (I/O yönetimi) |
| Bellek ve Depolama | |
| RAM | 128 MB veya 512 MB DDR3 (SoC içine entegre) |
| Depolama | 8 GB eMMC, microSD kart yuvası |
| Görüntü | |
| Video çıkışı | HDMI 1.4 |
| Kamera | MIPI CSI konnektörü |
| Ağ | |
| Ethernet | 2 x 10/100 Mbps |
| Kablosuz | Dahili yok; SDIO Wi-Fi/BT modülü (802.11ac 2T2R + BT 5.0) veya USB Wi-Fi/BT 4.2 genişletme kartı |
| Arayüzler | |
| USB | 2 x USB 2.0 host, 1 x micro USB |
| Genişleme | 40 pin GPIO başlığı, 2 USB başlık arayüzü, 7.4 V lityum pil arayüzü, RTC pil arayüzü, PoE desteği; RS232/RS485 |
| Hata ayıklama | 3 pinli UART konsol başlığı, SWD ICE portu |
| Diğer | Güç anahtarı, reset düğmesi, önyükleme seçim DIP anahtarı |
| Güvenlik | |
| TPM | TPM 2.0 (ST33TPH2EI2C güvenli eleman) |
| Güç | |
| Güç girişi | 12 V DC, barrel jak |
| Fiziksel | |
| Boyut | 130 x 85 mm |
| Çalışma sıcaklığı | -40 °C ~ +85 °C |
| Genişleme | |
| BPI-F2P-SUB | 2 x SATA ve 4G modül arayüzü sunan genişletme kartı |
BPI-F2P'ye Ubuntu imajı Windows'ta SDFormatter ve Win32DiskImager kullanılarak SD karta yazılır. Kart SD karttan açıldıktan sonra aynı imaj USB bellek üzerinden eMMC'ye aktarılabilir. Masaüstü imajı HDMI üzerinden masaüstü sunar; sunucu imajı yalnızca seri konsolla kullanılır.
Win32DiskImager kurulum dosyasını çalıştırıp lisansı kabul edin ve masaüstü kısayolu seçeneğiyle kurun. SDFormatter v4'ü de varsayılan ayarlarla kurun.
SD kartı kart okuyucuyla bilgisayara takın ve SDFormatter'ı açın. Doğru sürücüyü seçin, Option ayarlarında adjust Logical size seçeneğini ON yapıp OK deyin ve Format ile biçimlendirin.
Ubuntu imajını BPI-F2P sayfasındaki Linux bölümünden indirin:
2021-01-29-ubuntu-mate-20.04.1-desktop-armhf-ext4-v5.4.35-bpi-f2p.img.zip: HDMI üzerinden masaüstü sunan Ubuntu Desktop.2021-01-29-ubuntu-server-20.04.1-armhf-ext4-v5.4.35-bpi-f2p.img.zip: Masaüstü içermeyen, yalnızca seri konsol destekli Ubuntu Server.Zip dosyasını açın. Win32DiskImager'da SD kartın sürücüsünü ve imaj dosyasını seçip yazın; üzerine yazma uyarısını onaylayın. İşlem bitince "OK" mesajı görünür.
SD kartı BPI-F2P'ye takıp gücü verin. Açılış mesajlarını seri konsoldan izleyebilir, masaüstü imajında görüntüyü HDMI'dan alabilirsiniz.
root, parola bananapi.2021-01-29-ubuntu-mate-20.04.1-desktop-armhf-ext4-v5.4.35-bpi-f2p.img.zipmount -t vfat /dev/sda1 /mntcd /mntunzip -p 2021-01-29-ubuntu-mate-20.04.1-desktop-armhf-ext4-v5.4.35-bpi-f2p.img.zip | dd of=/dev/mmcblk0
echo 0 > /sys/block/mmcblk0boot0/force_ro
cd /root/
dd if=xboot.img of=/dev/mmcblk0boot0
mmc bootpart enable 1 1 /dev/mmcblk0
mmc extcsd read /dev/mmcblk0 | grep PARTITION_CONFIG
syncİndirme bağlantıları üreticiye aittir; bazı eski bağlantılar çalışmayabilir.
20.04.1
BPI-F2P-SUB genişletme kartını destekler; tüm işlevler test edilmiş.
Tibbo/Sunplus tarafından desteklenen Yocto katmanları (kaynak kod).
20.04.1 · 2021-06-06
Ubuntu Server ve Mate masaüstü 20.04.1; SD karttan ve eMMC'den açılır, eski imajlardan daha hızlı açılış.
20.04.1 · 2021-06-06
2021-06-06-ubuntu-server-20.04.1-armhf-ext4-v5.4.35-bpi-f2p.img.zip
20.04.1 · 2021-01-29
Ubuntu Mate 20.04.1 masaüstü (HDMI ile masaüstü), kernel 5.4.35; SD ve eMMC'den açılır.
20.04.1 · 2021-01-29
2021-01-29-ubuntu-server-20.04.1-armhf-ext4-v5.4.35-bpi-f2p.img.zip — masaüstüsüz, yalnızca seri konsol.
18.04.2 · 2020-08-16
Ubuntu Mate 18.04.2, Linux kernel 5.4.
18.04 · 2019-12-25
Ubuntu Mate 18.04 masaüstü, kernel 4.19.37.
10 · 2019-11-26
Debian-10-buster-bpi-f2s-sd-emmc, kernel 4.19.
1908 · 2019-12-25
CentOS userland armv7hl-RaspberryPi KDE 1908, kernel 4.19.37. Giriş: root/centos.
2019.4 · 2019-12-25
Kali Linux 2019.4 nexmon, kernel 4.19.37. Giriş: root/toor.
31 · 2019-11-15
Fedora 31 Mate armhfp (u-boot-2019.04 + kernel 4.19.37).
0.10.0 · 2019-12-25
Mozilla IoT rpi gateway 0.10.0, kernel 4.19.37.
