Banana Pi BPI-P2 Zero

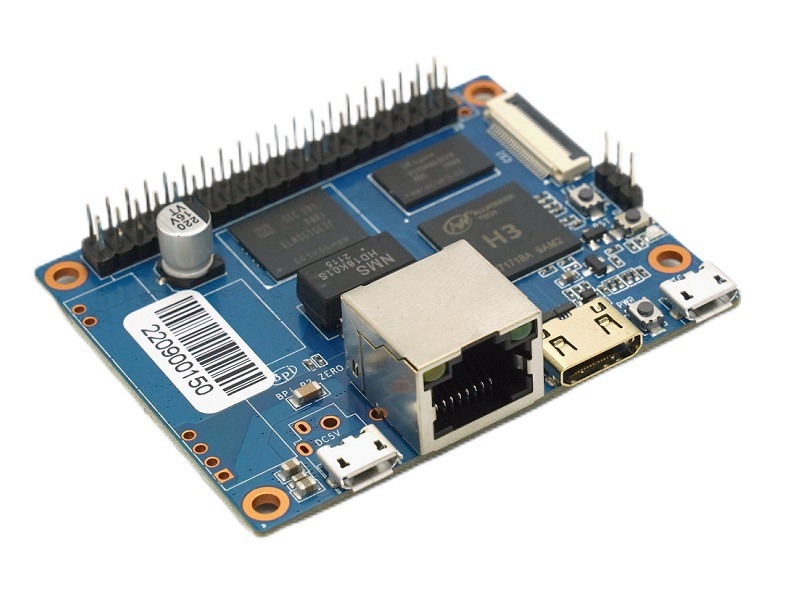

Banana Pi BPI-P2 Zero, 65×52,5 mm boyutunda, IoT ve ağ geçidi projeleri için tasarlanmış ultra kompakt bir tek kart bilgisayardır. Dört çekirdekli Cortex-A7 Allwinner H3/H2+ işlemci (H5 seçenekli), 512 MB DDR3 bellek ve kart üzerinde 8 GB eMMC ile gelir.

BPI-M2 Zero tasarımına üç ekleme yapılmıştır: 8 GB eMMC, RJ45'li 100M LAN ve IEEE 802.3af PoE desteği (BPI-9600 modülü ile). Bunun dışındaki donanım M2 Zero ile aynıdır; bu nedenle tüm yazılım ve imajlar ortaktır.

Kart üzerinde Wi-Fi ve Bluetooth, mini HDMI, CSI kamera konnektörü ve UART/SPI/I2C içeren 40 pin GPIO bulunur. Linux ve Android çalıştırabilir. Ayrıca eMMC, Wi-Fi/Bluetooth ve 40 pin GPIO içermeyen sadeleştirilmiş bir BPI-P2 Maker sürümü de vardır.

BPI-P2 Zero hem microSD karttan hem de dahili 8 GB eMMC'den önyükleme yapabilir. Yazılımı BPI-M2 Zero ile aynıdır. Linux imajları Etcher, dd veya bpi-copy ile; Android imajları Windows'ta PhoenixCard ile yazılır.

Varsayılan Linux kullanıcıları: pi/bananapi veya root/bananapi.

Gerekenler

• En az 8 GB, tercihen A1 sınıfı microSD kart
• 5V/2A micro USB güç adaptörü veya BPI-9600 PoE modülü + PoE anahtar/enjektör
• Mini HDMI – HDMI kablo/adaptör
• SD kart okuyucu ve bilgisayar (Android için Windows)
• eMMC kurulumu için USB bellek; hata ayıklama için USB-TTL seri konsol (UART) kablosu

1. Hazırlık: bpi-tools kurulumu ve imajın doğrulanması

   Linux bilgisayarınızda imaj yazmak için bpi-tools'u kurabilirsiniz (başka bir araç kullanacaksanız bu adımı atlayın). Adres erişilemezse aracı bpi-tools deposundan elle indirip kurun.

   $ apt-get install pv
   $ curl -sL https://github.com/BPI-SINOVOIP/bpi-tools/raw/master/bpi-tools | sudo -E bash

   Güncel Linux imajını indirdikten sonra MD5 özetinin doğru olduğunu kontrol edin.

2. Windows/macOS/Linux: imajı balenaEtcher ile SD karta yazma

   En kolay yol, açık kaynaklı grafik arayüzlü balenaEtcher aracını kullanmaktır.

   • Flash from file ile indirdiğiniz imaj dosyasını seçin.
   • Select target ile SD kartı (USB kart okuyucuyu) hedef olarak seçin.
   • Flash! düğmesine basarak yazma işlemini başlatın ve bitmesini bekleyin.

3. Linux bilgisayarda imajı SD karta yazma (dd veya bpi-copy)

   SD kart otomatik bağlandıysa önce /dev/sdX bölümlerini ayırın (umount). /dev/sdX yerine kendi kart aygıtınızı yazın; yanlış diski seçmek veri kaybına yol açar.

   Yöntem 1 – dd:

   $ sudo apt-get install pv unzip
   $ sudo unzip -p xxx-bpi-p2_zero-xxx.img.zip | pv | dd of=/dev/sdX bs=10M status=noxfer

   Yöntem 2 – bpi-tools: bpi-copy aslında aynı dd işlemini yapar.

   $ sudo apt-get install pv unzip
   $ sudo bpi-copy xxx-bpi-p2_zero-xxx.img.zip /dev/sdX

4. Linux imajını eMMC'ye kurma

   • Linux imajı yazılmış SD kartla kartı açın.
   • İmajı açıp (unzip) bir USB belleğe kopyalayın, USB belleği karta takıp bağlayın (otomatik bağlandıysa atlayın):

   mount /dev/sdx /mnt

   Önemli: eMMC'nin gerçekten mmcblk0 olduğunu (ör. lsblk ile) kontrol edin; aşağıdaki komutlar örnektir.

   dd ile:

   sudo dd if=/mnt/xxx.bpi-p2_zero-xxx.img of=/dev/mmcblk0 bs=10M status=noxfer

   veya bpi-copy ile:

   $ sudo bpi-copy xxx-bpi-p2_zero-xxx.img.zip /dev/mmcblk0

   Yazma bitince kartı güvenli şekilde kapatın ve SD kartı çıkarın; sonraki açılış eMMC'den olur.

5. Android imajını SD karta yazma (PhoenixCard)

   Android imajları Windows üzerinde PhoenixCard aracıyla yazılır.

   • SD kartı bir USB kart okuyucuyla Windows bilgisayara takın.
   • PhoenixCard.exe'yi açın ve image path alanında Android imajını seçin.
   • Yazma modu olarak card startup (karttan önyükleme) seçeneğini işaretleyip burn düğmesine basın.
   • İşlem bittiğinde kartı çıkarıp anakarta takın ve gücü verin.

6. Android imajını eMMC'ye kurma (PhoenixCard ile)

   • PhoenixCard'da Android imajını seçin, bu kez yazma modu olarak mass production card (seri üretim kartı) seçeneğini işaretleyip yazın.
   • Hazırlanan SD kartı anakarta takıp gücü verin; kart açıldığında imajı otomatik olarak eMMC'ye kopyalar.
   • Yazma ilerlemesini kırmızı LED'den takip edebilirsiniz: LED sürekli yanarken söndüğünde yazma tamamlanmıştır.
   • İşlem bitince gücü kesin, SD kartı çıkarın ve kartı yeniden çalıştırın; sistem artık eMMC'den açılır.
