BPI-F2S

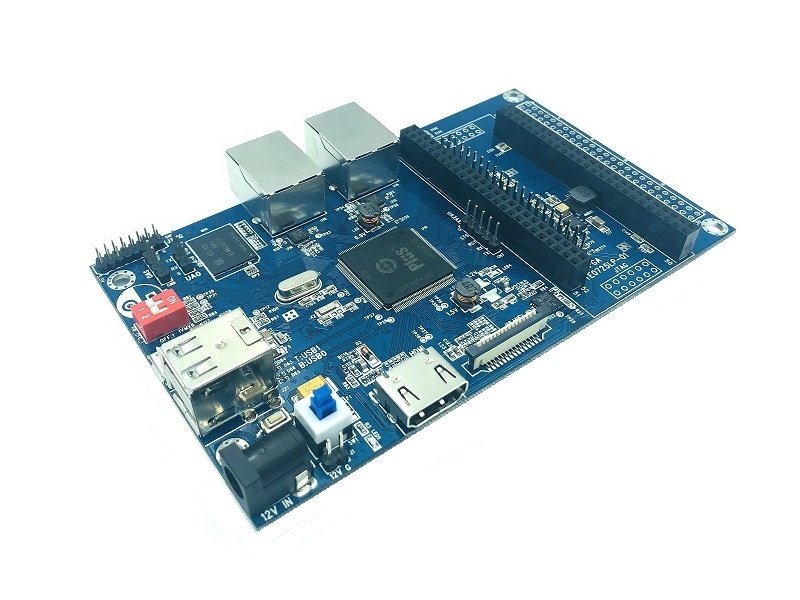

Banana Pi BPI-F2S FPGA Kartı

Sunplus SP7021128–512 MB2× 100Mb

Sunplus SP7021 tabanlı, Xilinx Artix-7 FPGA genişletme kartı desteğiyle gelen endüstriyel sınıf geliştirme ve FPGA eğitim kartı.

Sunplus SP7021 "Plus1": 4 çekirdek Cortex-A7 @ 1.0 GHz + ARM926 gerçek zamanlı çekirdek + 8051 düşük güç çekirdeği
SoC içine entegre 128 MB veya 512 MB DDR3
8 GB eMMC + microSD kart yuvası
2 x 10/100 Mbps Ethernet
HDMI 1.4 çıkışı ve MIPI CSI kamera girişi
Raspberry Pi uyumlu 40 pin GPIO başlığı
ST33TPH2EI2C ile TPM 2.0 güvenlik
Endüstriyel çalışma sıcaklığı: -40 °C ~ +85 °C, 12 V DC besleme
2 x 50 pin FPGA arayüzü: Trenz TE0725LP-01-100-2D (Xilinx Artix-7 XC7A100T) modülü için
10 pin JTAG ve SWD ICE hata ayıklama portları

İşletim sistemi indir

Genel Bakış

Banana Pi BPI-F2S, Banana Pi ekibinin Sunplus ile birlikte geliştirdiği ilk karttır. Sunplus SP7021 "Plus1" işlemciye dayanan endüstriyel sınıf bir kart olup Trenz Electronic TE0725LP (Xilinx Artix-7 XC7A100T) FPGA modülü için iki adet 50 pinli FPGA arayüzü sunar.

Sunplus SP7021 (Plus1), Sunplus ve Tibbo Technology iş birliğiyle geliştirilmiş, Linux çalıştırabilen bir işlemcinin gücünü mikrodenetleyici kolaylığıyla birleştiren bir SoC'dir. Dört çekirdekli Cortex-A7'nin yanında gerçek zamanlı işler için bir ARM926 ve düşük güç tüketimli bir 8051 çekirdeği barındırır; DDR3 bellek çipin içine entegredir. Esnek pin çoklama (PinMux), 5 V toleranslı I/O portları, endüstriyel sıcaklık aralığı, düşük EMI, Yocto tabanlı Linux ve 10 yıl tedarik garantisi sunar.

Kart; 8 GB eMMC, 2 x 10/100 Ethernet, HDMI 1.4, MIPI CSI, Raspberry Pi uyumlu 40 pin GPIO, 10 pinli JTAG ve TPM 2.0 içerir. IoT ve endüstriyel internet kontrolü, akıllı ses, akıllı ödeme sistemleri, araç ağları ve özellikle FPGA eğitimi ile geliştirme için tasarlanmıştır. SoC eğitim seti olarak FPGA kartı, 7 segment gösterge ve LED'li öğretim kartı, hata ayıklama aracı ve 12 V/2 A adaptörle birlikte de sunulur.

Banana Pi BPI-F2S, SunPlus işbirliğiyle tasarlanan endüstriyel sınıf bir karttır. Bu kart, SunPlus'un sp7021 çipini kullanır. SunPlus sp7021, Linux tabanlı bir çip seti olup dört çekirdekli ARM Cortex-A7 işlemci, ARM926 ve 8051 çekirdekleriyle gerçek zamanlı bir mikrodenetleyiciyi entegre eden devrim niteliğinde bir SoC'dir.

PLUS1, Sunplus Technology tarafından Tibbo Technology ile işbirliği içinde tasarlanmış olup endüstriyel uygulamalar ve IoT için geliştirilmiş bir gömülü Linux çipi olarak öne çıkar. PLUS1, modern endüstriyel sınıfta kullanılan diğer gömülü Linux çiplerinde bulunan gelişmiş özellikleri bünyesinde barındırır ve aynı zamanda mikrodenetleyiciye benzer bir tasarım sunar. Bu tasarım, harici bileşen ihtiyacını azaltır, şematik diyagramı basitleştirir ve PCB karmaşıklığını azaltır.

SP7021, endüstriyel kontrol için bir SoC çözümüdür ve düşük maliyetle işlevselliği karşılar. Zengin GPIO, depolama ve USB arabirimleri sunar. MIPI CSI konnektörü ile video girişi ve HDMI girişi ile video çıkışı için destek sağlar. Ayrıca FPGA arabirimi ile işlev genişletme imkanı sunar. SP7021, dört adet Ethernet bağlantı noktasıyla önemli bir çözüm sunar.

Donanım Özellikleri

SoC: Sunplus SP7021 "Plus1"
CPU: Quad-Core ARM Cortex-A7 (1.0 GHz) & A926 Core & 8051 Core
Bellek: 128MB DDR3 (512MB seçeneğiyle)
Depolama: 8GB eMMC (entegre) & MicroSD kart desteği
Ağ: 10/100Mbps Ethernet (x2)
USB: USB 2.0 (x2) & Micro USB (x1)
GPIO: 40 Pin GPIO Bağlantısı (Raspberry Pi uyumlu)
Güvenlik: TPM 2.0 (ST33TPH2EI2C)
Güç: 12V DC
Sıcaklık aralığı: -40C ~ +85°C
Boyut: 135x80mm

Alt Bileşenler

SD Kart desteği
50 PIN FPGA bağlantısı (Trenz Electronic TE0725LP-01-100-2D Artix 7 FPGA) (x2) (opsiyon)
40 Pin GPIO Bağlantısı
SATA 2.0
HTMI 1.4
Micro USB
UART (3 PIN) & JTAG (10 PIN) & SWD ICE
Güç & Reset & Boot Sel Anahtarı
12V DC

Video Girişi

CSI Kamera Konnektörü

Video Çıkışı

HDMI 1.4

İşletim Sistemleri

Ubuntu
Kali
Debian
CentOS
Fedora-Mate
Mozilla IoT

Teknik Özellikler

İşlemci
SoC	Sunplus SP7021 "Plus1" (LQFP paket)
CPU	4 çekirdek ARM Cortex-A7 @ 1.0 GHz + 1 x ARM926 (A926) + 1 x 8051 (I/O yönetimi)
Bellek ve Depolama
RAM	128 MB veya 512 MB DDR3 (SoC içine entegre)
Depolama	8 GB eMMC, microSD kart yuvası
Görüntü
Video çıkışı	HDMI 1.4
Kamera	MIPI CSI konnektörü
Ağ
Ethernet	2 x 10/100 Mbps
Arayüzler
USB	2 x USB 2.0 host, 1 x micro USB
Genişleme	Raspberry Pi uyumlu 40 pin GPIO; Trenz Electronic TE0725LP-01-100-2D Artix-7 FPGA kartı için 2 x 50 pin FPGA arayüzü; ayrıca belgelenmemiş, boş bir 50 pin başlık
Hata ayıklama	3 pinli UART konsol başlığı, 10 pinli JTAG başlığı, SWD ICE portu
Diğer	Güç anahtarı, reset düğmesi, önyükleme seçim DIP anahtarı
Güvenlik
TPM	TPM 2.0 (ST33TPH2EI2C güvenli eleman)
Güç
Güç girişi	12 V DC, barrel jak
Fiziksel
Boyut	135 x 80 mm
Çalışma sıcaklığı	-40 °C ~ +85 °C
FPGA modülü (opsiyonel)
FPGA	Xilinx Artix-7 XC7A100T-2CSG324C/I (Trenz TE0725LP-01-100-2D)
Bellek	32 MB QSPI Flash; opsiyonel HyperRAM (8-32 MB) veya HyperFlash
I/O ve saat	95 I/O (42 + 42 + 3 + 8), 25 MHz sistem saati, I2C EEPROM, JTAG/UART konnektörü
Besleme ve boyut	Tek 1.8 V besleme (kart üzerinde regülatörler), 7.3 x 3.5 cm, 2 x 50 pin 2.54 mm başlık
