BPI-M2 Magic

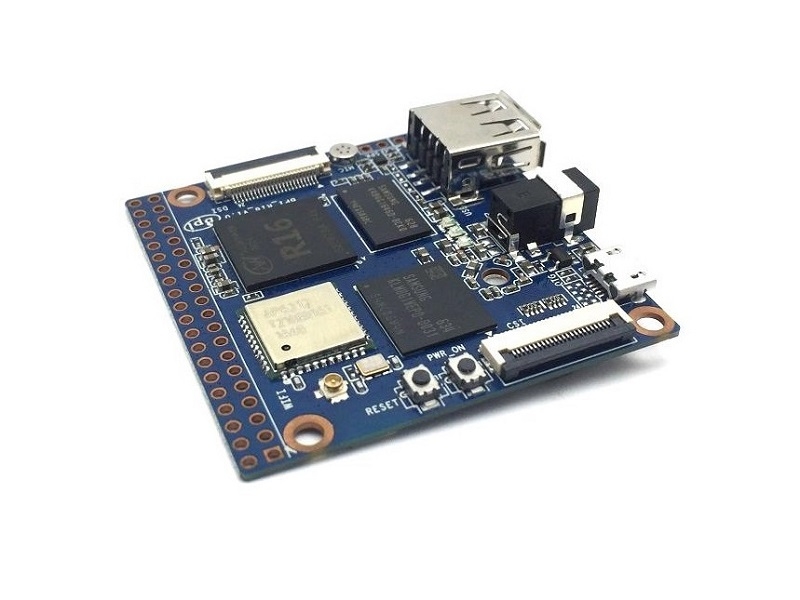

Banana Pi BPI-M2 Magic

Allwinner R16512 MBWi-Fi 4

Allwinner R16 (A33 uyumlu) dört çekirdekli, 512 MB, 8 GB eMMC, Wi-Fi/Bluetooth ve MIPI DSI ekran arayüzlü 51×51 mm IoT kartı.

Allwinner R16 (A33 ile pin uyumlu) dört çekirdekli Cortex-A7
512 MB LPDDR3 bellek
Kart üzerinde 8 GB eMMC + microSD yuvası
Wi-Fi 802.11 b/g/n ve Bluetooth 4.0 (AP6212)
MIPI DSI ekran ve CSI kamera arayüzü
Kart üzerinde mikrofon, 3,5 mm ses çıkışı
40 pin GPIO, 51×51 mm kompakt boyut

İşletim sistemi indir Başlangıç kılavuzu

Genel Bakış

Banana Pi BPI-M2 Magic (BPI-M2M), nesnelerin interneti (IoT) uygulamaları için tasarlanmış, Allwinner R16 tabanlı dört çekirdekli verimli bir karttır. R16 ile pin uyumlu Allwinner A33 çipi de kullanılabildiğinden ürün türetmek kolaydır. Ev otomasyonu, ev eğlence sistemleri ve kablosuz ağırlıklı projelere uygundur.

Dört ARM Cortex-A7 çekirdek, 512 MB bellek, 8 GB eMMC, 4 hatlı MIPI DSI, USB 2.0 OTG/Host, kart üzerinde 802.11 b/g/n Wi-Fi ve Bluetooth 4.0, CSI kamera ve mikrofon sunar. Yalnızca 51×51 mm boyutundadır.

Not: BPI-M2 Magic'te HDMI ve RJ45 Ethernet yoktur; görüntü MIPI DSI panelden alınır, ağ bağlantısı Wi-Fi üzerinden kurulur. Android, Ubuntu ve Allwinner Tina Linux çalıştırabilir.

Donanım Özellikleri

Soc: Allwinner R16
CPU: Quad-Core ARM Cortex-A7
GPU: PowerVR SGX544MP1, OpenGL ES 2.0 OpenCL 1x, DX9_3 Destekli
Bellek: 512MB LPDDR3 (paylaşımlı)
Depolama: 8GB eMMC, MicroSD kart desteği
Ağ: Wi-Fi 802.11 b/g/n (AP6212) & Bluetooth 4.0
USB: USB 2.0 (x1), Micro USB (x1)
Ses Çıkışı: 3.5mm Jak
Güç: (5V,2A) DC / Micro USB OTG
Boyut: 51x51mm, 48g

Alt Bileşenler

MicroSD kart desteği
MIPI CSI Kamera konnektörü
Güç & Reset & U-boot Anahtarı
Durum & 8P8C Ledi

Video Girişi

CSI Kamera konnektörü

Video Çıkışı

MIPI DSI Konnektörü (LCD Panel için)

Ses Girişi

Mikrofon (entegre)

Ses Çıkışı

3.5mm Jak

İşletim Sistemleri

Android (6.0)
Ubuntu
Tina Linux

Teknik Özellikler

İşlemci
SoC	Allwinner R16 (A33 ile pin uyumlu)
CPU	4 çekirdek ARM Cortex-A7
Grafik ve Video
GPU	PowerVR SGX544MP1; OpenGL ES 2.0, OpenCL 1.x, DX9_3 (tanıtım metninde Mali-400 MP2 olarak geçer)
Bellek ve Depolama
RAM	512 MB LPDDR3 (GPU ile paylaşımlı)
Depolama	8 GB eMMC, microSD kart yuvası
Ağ ve Kablosuz
Wi-Fi / Bluetooth	Wi-Fi 802.11 b/g/n (AP6212) + Bluetooth 4.0
Ethernet	Yok
Arayüzler
Video çıkışı	MIPI DSI (ham LCD panel için); HDMI yok
Kamera	CSI giriş konnektörü
Ses girişi	Kart üzerinde mikrofon
Ses çıkışı	3,5 mm jak
USB	1× USB 2.0, 1× USB OTG
GPIO	40 pin: 28 GPIO + güç (+5V, +3.3V, GND); UART, I2C, SPI, PWM
Düğmeler	Reset, Power, U-boot
IR	Yok
Güç ve Fiziksel
Güç girişi	5V/2A, DC girişi ve/veya micro USB (OTG)
Boyutlar ve ağırlık	51×51 mm, 48 g
Desteklenen işletim sistemleri	Android, Linux

Başlangıç Kılavuzu

BPI-M2 Magic'te HDMI olmadığından ilk kurulumda seri konsol (UART) en pratik erişim yoludur. Dikkat: BPI imajlarında debug konsolu USB portunun yanındaki 3 pinli başlık (uart0) değil, 40 pin başlıktaki uart2'dir; çünkü SD kart ve uart0 aynı pinleri paylaşır ve imajlar hem SD hem eMMC'yi destekler.

Varsayılan Linux kullanıcıları: pi/bananapi veya root/bananapi. İndirdiğiniz imajın MD5 özetini mutlaka doğrulayın.

Kılavuzu aç (5 adım)

Nasıl Yapılır?

5 rehber Tümünü rehberler sayfasında aç →

GPIO ve Donanım

Yalnız eMMC imajında debug konsolunu uart0'a taşıma

SD desteğini kapatıp USB yanındaki 3 pinli başlığı (uart0) seri konsol olarak kullanma.

Ağ

Wi-Fi istemcisi ve Bluetooth

wpa_passphrase ile hızlı Wi-Fi kurulumu ve bluetoothctl ile cihaz eşleştirme.

GPIO ve Donanım

Ses yolları: 2 pinli kulaklık çıkışı ve mikrofon girişi

ALSA kontrol değerleriyle HP çıkışı ve MIC1 girişini etkinleştirme.

GPIO ve Donanım

40 pin GPIO, WiringPi ve kamera testi

RPi.GPIO kurulumu, WiringPi güncelleme/test betikleri ve OV5640 kamera testi.

Derleme / Geliştirme

BSP kaynak kodunu derleme

BPI-M2M-bsp deposundan U-Boot, çekirdek ve önyükleyici paketlerini derleme.

İşletim Sistemleri

İndirme bağlantıları üreticiye aittir; bazı eski bağlantılar çalışmayabilir.

Eski sürümleri göster (9)

Android

6.0 LCD7 (çekirdek 3.4) · 2019-08-06

BPI 7" panelli M2 Magic için Android 6.0. MD5: 90e2f11480b54ba6fa5b630770913a85

SDeMMC Eski link olabilir

Google Drive Baidu (PIN: alyr)

Android

6.0 V1 · 2017-10-24

BPI-M2M Android V1 imajı.

SDeMMC Eski link olabilir

Baidu Forum

Ubuntu

16.04 MATE masaüstü (çekirdek 3.4.39) · 2021-03-24

2021-03-24-ubuntu-16.04-mate-desktop-bpi-m2m-sd-emmc.img.zip — MD5: 393407f3433acf69eabc19e8730f63f0

SDeMMC Eski link olabilir

Banana Pi indirme sunucusu

Ubuntu

16.04 Server (çekirdek 3.4.39) · 2021-03-24

2021-03-24-ubuntu-16.04-server-bpi-m2m-sd-emmc.img.zip — MD5: 80f6bef4628eef0da8c5800819cc1cfd

SDeMMC Eski link olabilir

Banana Pi indirme sunucusu

Ubuntu

16.04 Server LCD7 (çekirdek 3.4) · 2019-05-11

R16 tabanlı M2 Magic için Ubuntu 16.04. SD & eMMC sürümü MD5: 9dcd344f0a6433bc649301930599d45b. Ayrıca yalnızca eMMC için, debug konsolunu uart0'a alan (uart2'yi serbest bırakan) ikinci bir imaj vardır (MD5: 9f576cfaeb0329648b14b541ff2f5dd4); bu imaj, karttan SD imajıyla açıldıktan sonra eMMC'ye kurulur.

SDeMMC Eski link olabilir

Google Drive – SD & eMMC Baidu – SD & eMMC (PIN: n20l) Google Drive – yalnız eMMC (uart0 konsol) Baidu – yalnız eMMC (PIN: awpy) Forum

Ubuntu

16.04 LCD7 (çekirdek 3.4) · 2018-08-25

7" LCD sürümü.

SDeMMC Eski link olabilir

Google Drive Baidu Forum

Ubuntu

16.04 · 2018-01-04

MD5: df72548c26cd42b8138f334f5b383f31

SDeMMC Eski link olabilir

Baidu Google Drive

Ubuntu

16.04 · 2017-10-23

MD5: 23cd3f0891d8ad274984eea3f4981eab

SDeMMC Eski link olabilir

Baidu Google Drive

Diğer

Tina Linux (Allwinner)

astar m2magic · 2017-11-15

Allwinner Tina Linux imajı; PhoenixCard ile card0 olarak yazılır.

SD Eski link olabilir

Google Drive Forum

Araçlar ve Kaynaklar

Araçlar

balenaEtcher (Windows/Linux/macOS)
Linux imajlarını SD karta yazmak için grafik arayüzlü araç.
bpi-tools
Banana Pi komut satırı araçları (bpi-copy, bpi-bootsel, bpi-update vb.).
PhoenixCard (Windows)
Allwinner Android ve Tina imajlarını SD karta yazma aracı (Baidu bağlantısı).
