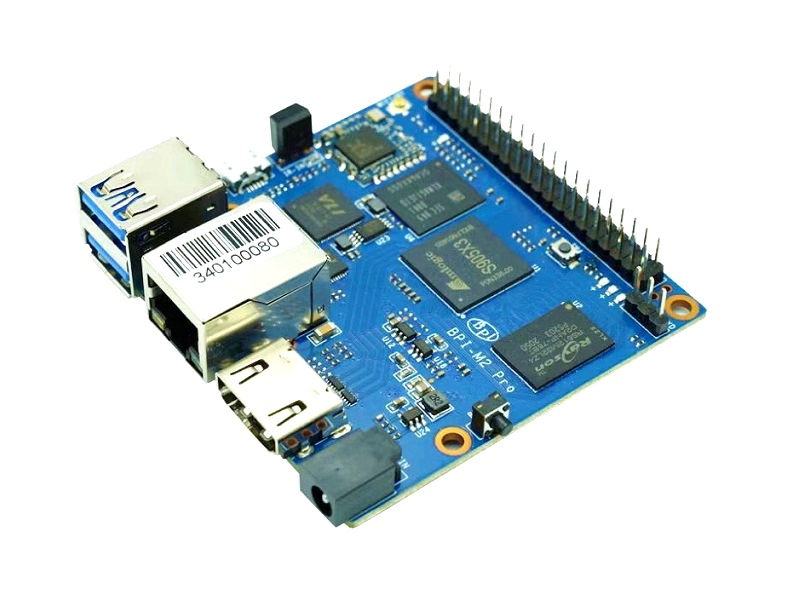

Banana Pi BPI-M2 Pro

Genel Bakış

Banana Pi BPI-M2 Pro, 2021'de tanıtılan, Amlogic S905X3 dört çekirdekli Cortex-A55 (2.0 GHz) işlemcili bir tek kart bilgisayardır. Kart üzerinde 2 GB LPDDR4 bellek ve 16 GB eMMC bulunur; 2 adet USB 3.0, bir Gigabit Ethernet portu, RTL8821CU tabanlı Wi-Fi 5 ve Bluetooth 4.2 ile 4K60 destekli HDMI 2.1 çıkışı sunar.

BPI-M2 Pro, BPI-M2+ ile aynı boyutta (65×65 mm) ve aynı arayüz yerleşimindedir; bu nedenle BPI-M2+ kasaları kullanılabilir. Aynı SoC'yi kullanan BPI-M5 ile yazılım imajları ortaktır.

Ubuntu, Debian, Raspbian, Armbian, CoreELEC ve Volumio gibi Linux dağıtımlarını çalıştırır. Android 9 imajları da mevcuttur; ancak üretici, 2 GB RAM nedeniyle Android kullanımı için BPI-M5'i önermektedir.

Banana Pi BPI-M2 Pro, 2021 yılında Banana Pi tarafından piyasaya sürülen tek kart bilgisayarıdır. Dört çekirdekli ARM Cortex-A55 işlemci ve Mali-G31 MP2 grafik kartıyla donatılmıştır. Üzerinde 2GB LPDDR4 ön bellek ve 16GB eMMC depolama bulunur, ayrıca 2 adet USB 3.0, 1 adet gigabit Ethernet bağlantı noktası ve 1 adet HDMI bağlantı noktası mevcuttur.

BPI-M2 Pro, Banana Pi BPI-M2+ ile aynı boyutta ve arayüze sahiptir, bu yüzden BPI-M2+ kılıfı ile kullanılabilir.

Donanım Özellikleri

CPU: Dört çekirdekli ARM Cortex-A55 (2.0xxGHz)
GPU: Mali-G31 MP2, 4 x Execution Engines (650Mhz)
Bellek: 2GB LPDDR4
Depolama: 16GB eMMC, 256GB'a kadar MicroSD kart
Ağ: 10/100/1000Mbps Ethernet
USB: USB 3.0 (x1), Micro USB OTG (x1)
Wifi & BT: WiFi 5 1×1 (Dual-band 802.11 b/g/n/ac) & Bluetooth 4.2 (Realtek RTL8821CU)
Güç: 5V/3A DC
Boyut: 65×65mm, 58g

Alt Bileşenler

MicroSD Kart desteği
Power & Reset & U-boot
40 PIN GPIO bağlantısı GPIO (x28), (+5V, +3.3V & GND)
Güç & Durum Ledi
IR (Kızılötesi)

Video Çıkışı

HDMI 2.1 (4K@60Hz'a kadar HDR, CEC, EDID)

Ses Çıkışı

HDMI (x1)

İşletim Sistemleri

Raspbian
Armbian
CoreELEC
Volumio
Odroid Android
Ubuntu Core 20
Archlinux
HuaWei OpenEuler
Manjaro

Teknik Özellikler

İşlemci
SoC	Amlogic S905X3
CPU	64 bit 4 çekirdek ARM Cortex-A55, 2.0 GHz
Grafik ve Video
GPU	Mali-G31 MP2, 4 yürütme motoru, 650 MHz
Bellek ve Depolama
RAM	2 GB LPDDR4
Depolama	16 GB eMMC (64 GB'a kadar seçenek), microSD yuvası (256 GB'a kadar)
Ağ ve Kablosuz
Ethernet	10/100/1000 Mbps
Wi-Fi / Bluetooth	Çift bant 802.11 b/g/n/ac Wi-Fi 5 (1×1) + Bluetooth 4.2, Realtek RTL8821CU
Arayüzler
Video çıkışı	1× HDMI 2.1 (4K@60Hz, HDR, CEC, EDID)
Ses çıkışı	HDMI dijital ses
USB	2× USB 3.0 Host, 1× micro USB OTG
GPIO	40 pin: 28 GPIO + güç (+5V, +3.3V, GND); UART, I2C, SPI, PWM
Düğmeler	Reset, Power, U-boot
LED	Güç ve aktivite LED'i
Güç ve Fiziksel
Güç girişi	5V/3A (veya 5V/2A), DC jak
Boyutlar ve ağırlık	65×65 mm, 58 g
Desteklenen işletim sistemleri	Android, Linux

Başlangıç Kılavuzu

BPI-M2 Pro, BPI-M5 ile aynı başlangıç kılavuzunu ve Linux/Android imajlarını paylaşır. Linux SD karttan veya eMMC'den, Android ise yalnızca eMMC'den açılır.

Önemli: SoC önce eMMC'den önyükleme yapar. eMMC'de önyüklenebilir bir imaj varsa kart SD karttan açılmaz; SD karttan açmak için eMMC'yi silmeniz gerekir (bkz. nasıl yapılır). Linux'ta eMMC mmcblk0, SD kart mmcblk1; Android'de tersidir. Varsayılan Linux kullanıcıları: pi/bananapi veya root/bananapi.

Kılavuzu aç (7 adım)

Nasıl Yapılır?

6 rehber Tümünü rehberler sayfasında aç →

Kurulum / Flaşlama

SD karttan açmak için eMMC'yi silme (önyükleme sırası)

SoC önce eMMC'den açılır; eMMC'de imaj varsa SD kart Linux'u açılmaz. Bu durumda eMMC'yi temizleme yolları.

GPIO ve Donanım

DTB overlay ile 40 pin işlevlerini (I2C, SPI, UART, PWM) etkinleştirme

/boot/boot.ini içindeki overlays değişkeniyle GPIO pinlerinin çoklu işlevlerini açma.

GPIO ve Donanım

WiringPi ve RPi.GPIO (Amlogic uyarlaması) kurulumu

40 pin GPIO'yu komut satırından ve Python'dan kontrol etme.

Depolama

Linux'u USB bellekten/diskten çalıştırma

S905X3 ROM'u USB'den açılmadığı için SD/eMMC önyükleyicisiyle kök dosya sistemini USB diskten yükleme.

Kurulum / Flaşlama

Android'e OpenGApps (Google uygulamaları) kurma

Recovery parametre dosyasıyla OpenGApps paketini USB bellek veya SD karttan otomatik kurma.

Derleme / Geliştirme

Debian'da sudo etkinleştirme ve Docker kurulumu

Debian imajına sudo ekleme, Ubuntu imajında cloud-init/snap'i kapatma ve Docker Engine kurma.

İşletim Sistemleri

İndirme bağlantıları üreticiye aittir; bazı eski bağlantılar çalışmayabilir.

Android

9 tablet (2024-04-29-bpi-m5-m2pro-tablet-android9.img) · 2024-04-29

M5 ve M2 Pro ortak Android 9 tablet imajı. Uyarı: 2 GB RAM'li M2 Pro'da Android iyi çalışmaz; Android için BPI-M5 önerilir.

eMMC

Baidu (PIN: 8888) Google Drive

Armbian

Armbian (DeepSeek AI)

BPI-M5/BPI-M2 Pro için DeepSeek yapay zekâ modeli çalıştırmaya yönelik Armbian imajı.

SDeMMC

Google Drive Baidu (PIN: 8888)

Armbian

Armbian (resmi site)

Armbian'ın resmi BPI-M5 sayfası (M2 Pro ile ortak imajlar).

SDeMMC

Armbian

23.08.0

Banana Pi ekibinin 2023-07'de yayımladığı imaj.

SDeMMC

Baidu (PIN: 8888) Google Drive

Diğer

CoreELEC

19.2 Matrix ve sonrası

Kodi tabanlı CoreELEC, 19.2-Matrix_rc1'den itibaren Bananapi M5 ve M2 Pro'yu resmi olarak destekler.

SDeMMC

İndirme Kurulum M2 Pro kurulum wiki Kaynak kod Forum

Diğer

Volumio

Müzik çalar dağıtımı Volumio.

SD

Google Drive Baidu (PIN: mrrb) Hızlı başlangıç kılavuzu (PDF) Derleme kaynak kodu

Android (Odroid tabanlı)

Odroid Android kaynak kodundan Bananapi M5/M2 Pro için derlenmiş imaj.

eMMC

Google Drive Kurulum rehberi

Ubuntu Core

20 (demo)

Bananapi M5/M2 Pro için Ubuntu Core 20 demo imajı.

SDeMMC

Google Drive Kurulum rehberi

Arch Li

Arch Linux

XFCE ve minimal (çekirdek 4.9)

Archdroid'e göre derlenmiş demo imajlar. Giriş: alarm/alarm veya root/root.

SDeMMC

Google Drive Baidu (PIN: rbv2) Forum

Diğer

openEuler

demo (BPI çekirdek 4.9)

Huawei openEuler demo imajı.

SDeMMC

Baidu (PIN: lv50) SIG gitee

Diğer

Manjaro

çekirdek 5.10 (BPI-M5 portu)

Odroid C4 resmi imajından BPI-M5'e taşınmış Manjaro; M2 Pro için de listelenir, M2 Pro'da test durumu belirtilmemiştir.

SD

MEGA Forum

Eski sürümleri göster (9)

Android

9 tablet varyantı · 2023-03-01

Android 9 tablet arayüzlü imaj (yalnızca eMMC'den açılır).

eMMC Eski link olabilir

Baidu (PIN: 8888) Google Drive

Android

9 TV kutusu (box) varyantı · 2023-03-01

Android 9 TV kutusu arayüzlü imaj (yalnızca eMMC'den açılır).

eMMC Eski link olabilir

Baidu (PIN: 8888) Google Drive

Ubuntu

20.04 Server (aarch64) · 2023-08-30

2023-08-30-ubuntu-20.04-server-bpi-m5-m2pro-aarch64-sd-emmc.img

SDeMMC Eski link olabilir

Baidu (PIN: 8888) Google Drive

Ubuntu

20.04 MATE masaüstü (aarch64) · 2023-08-30

2023-08-30-ubuntu-20.04-mate-desktop-bpi-m5-m2pro-aarch64-sd-emmc.img

SDeMMC Eski link olabilir

Baidu (PIN: 8888) Google Drive

Debian

10 Buster XFCE (aarch64) · 2023-08-30

2023-08-30-debian-10-buster-xfce-bpi-m5-m2pro-aarch64-sd-emmc.img

SDeMMC Eski link olabilir

Baidu (PIN: 8888) Google Drive

Debian

10 Buster (aarch64) · 2023-08-30

2023-08-30-debian-10-buster-bpi-m5-m2pro-aarch64-sd-emmc.img

SDeMMC Eski link olabilir

Baidu (PIN: 8888) Google Drive

Raspbia

Raspbian

2023-07-20 · 2023-07-20

BPI-M5/M2 Pro için Raspbian imajları; klasörden kartınıza uygun olanı seçin.

SDeMMC Eski link olabilir

Google Drive Baidu (PIN: 8888)

Raspbia

Raspbian

2022-04-09 (çekirdek 4.9 ve 5.17; 32/64 bit) · 2022-04-09

Çekirdek 4.9 ve 5.17 için 32 ve 64 bit Raspbian imajları.

SDeMMC Eski link olabilir

Google Drive Forum

Armbian

main dalı derlemesi · 2023-03-13

Armbian main dalından derlenmiş, hata düzeltmeleri ile i2c, uart, spi ve rtl8822cs overlay desteği eklenmiş imaj; overlay'ler /boot/armbianEnv.txt içinde etkinleştirilir.

SDeMMC Eski link olabilir

Baidu (PIN: 8888) Google Drive

Araçlar ve Kaynaklar

Araçlar

AML USB Burning Tool (Windows)
Amlogic Android imajlarını USB üzerinden eMMC'ye yükleme aracı.
aml-flash-tool (Linux)
Amlogic Android imajları için açık kaynaklı Linux yazma aracı.
balenaEtcher (Windows/Linux/macOS)
Linux imajlarını SD karta yazmak için grafik arayüzlü araç.
balena CLI
Komut satırından imaj yazma (local flash).
bpi-tools
Banana Pi komut satırı araçları (bpi-copy vb.).
