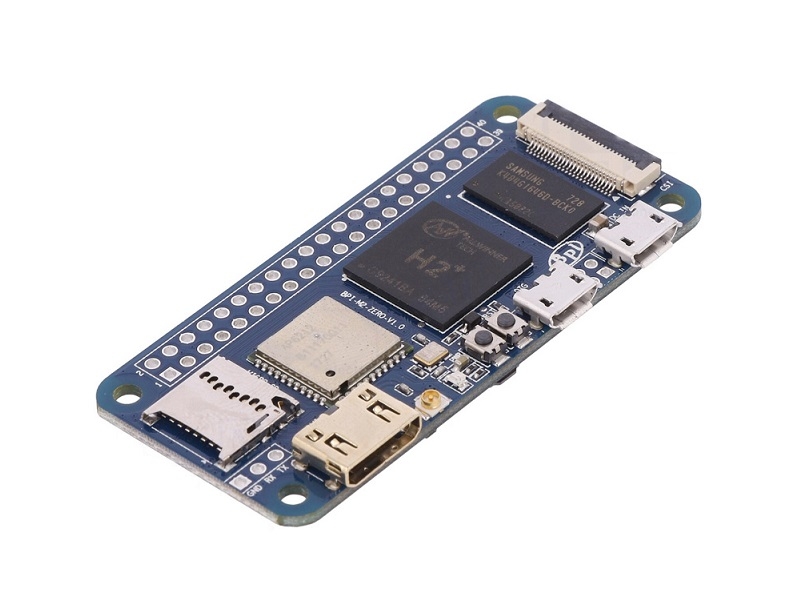

Banana Pi BPI-M2 Zero

Banana Pi BPI-M2 Zero, yalnızca 65×30 mm boyutunda ultra kompakt bir tek kart bilgisayardır. Harici arayüzleri Raspberry Pi Zero W ile aynıdır; bu sayede Zero W için tasarlanmış kasa ve aksesuarların neredeyse tamamıyla uyumludur.

Dört çekirdekli Cortex-A7 Allwinner H3 (veya H2+) işlemci, 512 MB DDR3 bellek, kart üzerinde Wi-Fi ve Bluetooth, mini HDMI çıkışı, USB OTG ve Raspberry Pi uyumlu 40 pin GPIO sunar. Allwinner H2+ üretimden kalktığından kart artık varsayılan olarak H3 ile gelir; imajlar her iki çipi de destekler.

Hafif sistemler ve yerin kısıtlı olduğu IoT uygulamaları için idealdir; Linux ve Android çalıştırabilir. Kart üzerinde eMMC ve RJ45 yoktur, ancak 100M Ethernet pin başlığına çıkarılmıştır.

BPI-M2 Zero işletim sistemini microSD karttan çalıştırır. Linux imajları Etcher, dd veya bpi-copy ile; Android imajları Windows'ta PhoenixCard ile yazılır.

Varsayılan Linux kullanıcıları: pi/bananapi veya root/bananapi.

Gerekenler

• En az 8 GB, tercihen A1 sınıfı microSD kart (en fazla 64 GB)
• 5V/2A micro USB güç adaptörü
• Mini HDMI – HDMI kablo/adaptör ve USB OTG adaptörü
• SD kart okuyucu ve bilgisayar (Android için Windows)
• Hata ayıklama için USB-TTL seri konsol (UART) kablosu (isteğe bağlı)

1. Hazırlık: bpi-tools kurulumu ve imajın doğrulanması

   Linux bilgisayarınızda imaj yazmak için bpi-tools'u kurabilirsiniz (başka bir araç kullanacaksanız bu adımı atlayın). Adres erişilemezse aracı bpi-tools deposundan elle indirip kurun.

   $ apt-get install pv
   $ curl -sL https://github.com/BPI-SINOVOIP/bpi-tools/raw/master/bpi-tools | sudo -E bash

   Güncel Linux imajını indirdikten sonra MD5 özetinin doğru olduğunu kontrol edin.

2. Windows/macOS/Linux: imajı balenaEtcher ile SD karta yazma

   En kolay yol, açık kaynaklı grafik arayüzlü balenaEtcher aracını kullanmaktır.

   • Flash from file ile indirdiğiniz imaj dosyasını seçin.
   • Select target ile SD kartı (USB kart okuyucuyu) hedef olarak seçin.
   • Flash! düğmesine basarak yazma işlemini başlatın ve bitmesini bekleyin.

3. Linux bilgisayarda imajı SD karta yazma (dd veya bpi-copy)

   SD kart otomatik bağlandıysa önce /dev/sdX bölümlerini ayırın (umount). /dev/sdX yerine kendi kart aygıtınızı yazın; yanlış diski seçmek veri kaybına yol açar.

   Yöntem 1 – dd:

   $ sudo apt-get install pv unzip
   $ sudo unzip -p xxx-bpi-m2_zero-xxx.img.zip | pv | dd of=/dev/sdX bs=10M status=noxfer

   Yöntem 2 – bpi-tools: bpi-copy aslında aynı dd işlemini yapar.

   $ sudo apt-get install pv unzip
   $ sudo bpi-copy xxx-bpi-m2_zero-xxx.img.zip /dev/sdX

4. İlk açılış

   SD kartı takıp micro USB'den 5V/2A güç verin. Giriş: pi/bananapi veya root/bananapi. Ağ için Wi-Fi'yi yapılandırabilir ya da USB OTG + USB-Ethernet adaptörü kullanabilirsiniz.

5. Android imajını SD karta yazma (PhoenixCard)

   Android imajları Windows üzerinde PhoenixCard aracıyla yazılır.

   • SD kartı bir USB kart okuyucuyla Windows bilgisayara takın.
   • PhoenixCard.exe'yi açın ve image path alanında Android imajını seçin.
   • Yazma modu olarak card startup (karttan önyükleme) seçeneğini işaretleyip burn düğmesine basın.
   • İşlem bittiğinde kartı çıkarıp anakarta takın ve gücü verin.
