Banana Pi BPI-M4

Realtek RTD13951–2 GB100Mb

Realtek RTD1395 dört çekirdekli Cortex-A53 işlemcili, 1/2 GB DDR4 ve 8 GB eMMC'li; Wi-Fi 5, Bluetooth 4.2, 4x USB 2.0, M.2 Key E ve PoE destekli tek kart bilgisayar.

Realtek RTD1395, dört çekirdekli 64-bit Cortex-A53
Mali-470 MP4 GPU; OpenGL ES 1.1/2.0, H.264/H.265 2K/4K
1 GB DDR4 (opsiyonel 2 GB)
8 GB eMMC (64 GB'a kadar)
10/100 Ethernet, RTL8821 ile Wi-Fi 802.11 b/g/n/ac ve Bluetooth 4.2
4x USB 2.0 + 1x USB 2.0 Type-C
M.2 Key E yuvası (PCIe 2.0 ve USB 2.0)
PoE desteği

İşletim sistemi indir Başlangıç kılavuzu

Genel Bakış

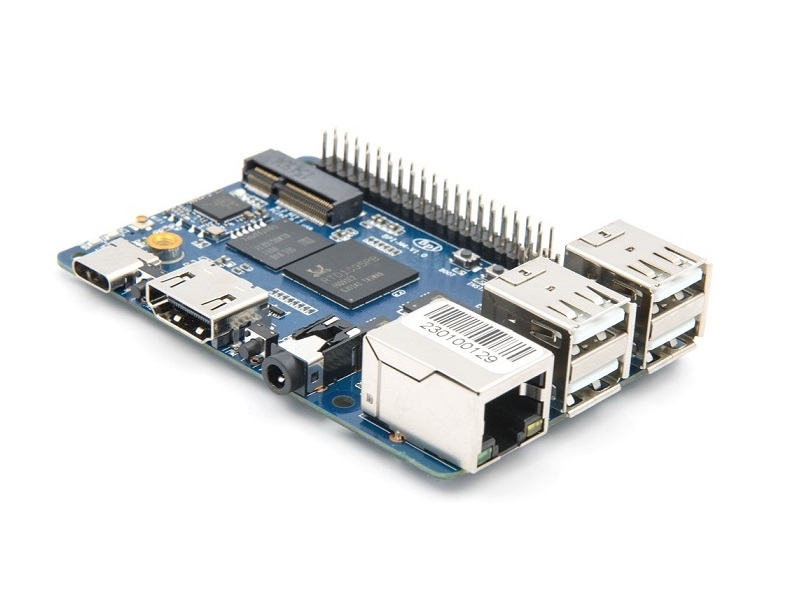

Banana Pi BPI-M4, Realtek RTD1395 yonga setiyle tasarlanmış, 64-bit dört çekirdekli Cortex-A53 işlemcili bir mini tek kart bilgisayardır. 1 GB (opsiyonel 2 GB) DDR4 bellek ve 8 GB eMMC depolamaya sahiptir; kart üzerinde 802.11 b/g/n/ac Wi-Fi ve Bluetooth 4.2 bulunur.

RTD1395, 512 KB L2 önbellekli işlemcinin yanında 2D/3D grafik için Mali-470 GPU ve video akışlarını işlemeye ayrılmış donanım birimleri içerir: 4K H.265, Full HD MPEG1/2/4, H.264, VC-1, VP8, VP9, AVS gibi formatları çözebilir, H.264 ile Full HD kodlama yapabilir ve kodlama ile kod çözmeyi aynı anda yürütebilir.

Kartta 4 adet USB 2.0, 1 adet USB Type-C, HDMI, 3.5 mm ses jakı, 10/100 Ethernet, PCIe 2.0 ve USB 2.0 taşıyan M.2 Key E yuvası ve 40 pinli GPIO başlığı vardır. PoE desteklidir (Raspberry Pi PoE modülüyle beslenebilir). Android 8.1 ve Linux (Ubuntu, Debian, Raspbian, AArch64 Linux) imajları mevcuttur; imajlar 2019–2020 tarihli ve çekirdek 4.9 tabanlıdır.

Banana Pi BPI-M4, Realtek RTD1395 çipini kullanmakta olup Quad Core ARM Cortex-A53 64-bit işlemci ve MALI-470 MP4 grafik kartıyla donatılmış mini tek kartlı bir bilgisayardır. 1GB ön belleğe ve 8GB eMMC depolamaya sahiptir.

Wi-Fi b/g/n/ac ve BT 4.2 modülüyle kablosuz ağ erişimi sağlayabilmektedir. Bağlantı noktaları açısından BPI-M4'ün 4 adet USB 2.0 bağlantı noktası, 1 adet USB TYPE C bağlantı noktası, 1 adet HDMI bağlantı noktası ve dafa fazlasını sunmaktadır. Detaylar için aşağıya göz atınız.

Donanım Özellikleri

SoC: Realtek RTD1395
CPU: Quad Core ARM Cortex-A53 64-bit
RAM: 1GB DDR4 (2GB seçeneğiyle)
Depolama: MicroSD kart desteği (Maks. 256GB) & 8GB eMMC
Ağ: 10/100 Mbit/s Ethernet
Wifi & BT: Wi-Fi 802.11 b/g/n/AC + Bluetooth 4.2
USB: USB 2.0 (x4) & USB 2.0 TYPE-C (x1)
PCIe: M.2 key E PCIe 2.0 ve USB 2.0
Güç: 5V@2A Micro USB (TYPE-C) & PoE desteği & GPIO PIN bağlantısı
Boyut: 92x60mm, 48g

Alt Bileşenler

MicroSD Kart desteği
40 PIN GPIO bağlantısı
Power & Reset & U-boot butonları
Güç & Durum Ledi

Video

HDMI bağlantı noktası
1080P H.264 H.265 2K/4K

Ses

Multi-Channel ses kanalı
HDMI & 3.5mm jak bağlantısı

İşletim sistemleri

Android 8.1
Ubuntu
Ubuntu Mate
Debian
Raspbian
Arch Linux

Teknik Özellikler

İşlemci
SoC	Realtek RTD1395
CPU	4x Cortex-A53, 64-bit, 512 KB L2 önbellek
GPU	Mali-470 MP4; OpenGL ES 1.1/2.0
Bellek ve Depolama
RAM	1 GB DDR4 (opsiyonel 2 GB)
eMMC	8 GB (64 GB'a kadar destek)
SD kart	microSD yuvası, 256 GB'a kadar
Bağlantı
Ethernet	10/100 Mbit/s
Kablosuz	Wi-Fi 802.11 b/g/n/ac ve Bluetooth 4.2 (RTL8821 modülü)
Görüntü ve Ses
Video çıkışı	HDMI, çok kanallı ses; 1080p, H.264/H.265 2K/4K
Ses çıkışı	3.5 mm jak ve HDMI
Arayüzler
PCIe	M.2 Key E yuvası: PCIe 2.0 ve USB 2.0
USB	4x USB 2.0, 1x USB 2.0 Type-C
GPIO	40 pin: 28 GPIO + güç (+5V, +3.3V, GND); UART, I2C, SPI, PWM
Hata ayıklama	3 pinli UART (CON2: GND, UART0-RX, UART0-TX)
Anahtarlar	Reset, Power, U-boot; SW2 önyükleme anahtarı
LED	Güç ve etkinlik
Güç ve Fiziksel
Güç	5V @ 2A, USB Type-C veya PoE
Boyut ve ağırlık	92 x 60 mm, 48 g
Yazılım
İşletim sistemi	Android ve Linux

Başlangıç Kılavuzu

BPI-M4'te önyükleme kaynağı kartın altındaki (SD yuvasına yakın) SW2 anahtarıyla seçilir: Android yazımı için 1, Linux için 0 konumu kullanılır. SW2 0 konumundayken SD kart takılıysa sistem SD karttan, takılı değilse eMMC'den açılır.

Gerekenler

5V/2A USB Type-C güç kaynağı (veya PoE)
microSD kart ve kart okuyucu (Linux için)
Android için Windows bilgisayar ve BPI-M4 USB flash aracı
Seri konsol için USB-TTL kablo (CON2 başlığı)

Android imajını eMMC'ye yazma – hazırlık
- Android 8.1 imajı yalnızca 2 GB DDR'li kartları destekler (1 GB'lık kartlarda kararlı değildir).
- BPI-M4 USB flash aracını indirin; araç yalnızca Windows'ta çalışır ve Android imajını USB üzerinden eMMC'ye yazar.
- SW2 anahtarını 1 konumuna getirin.
- Yazmaya başlamadan önce araç paketindeki document/bananapi_m4_usb_download_tool_guide.doc belgesini okuyun; ayrıntılı adımlar oradadır.
Linux – hazırlık
- SW2 anahtarını 0 konumuna getirin.
- Yeni 2 GB ve 1 GB kartların aynı Linux imajını kullanabilmesi için, Mayıs 2020 öncesi üretilmiş 1 GB'lık kartların SPI ROM yazılımı güncellenmelidir; aksi halde yeni imajlar çalışmaz.
- İmajı İşletim Sistemleri bölümünden indirip SD karta yazın ve kartı açın.
- Giriş bilgileri: pi/bananapi veya root/bananapi.
- Seri konsol için USB-TTL kablosunu CON2 başlığına bağlayın (1: GND, 2: UART0-RX, 3: UART0-TX).
- HDMI'de görüntü yoksa Ctrl+Alt+F1 ile terminale, ardından Ctrl+Alt+F7 ile masaüstüne geçmeyi deneyin.

Nasıl Yapılır?

GPIO ve Donanım

40 pinde SPI'yi etkinleştirme

UART2 ile paylaşılan SPI pinlerini fdtput ile device tree'de açma.

Ağ

Ethernet hız testi (iperf3)

Bilgisayarda iperf3 sunucusu çalıştırıp karttan TCP/UDP testi yapma.

Ağ

Wi-Fi istemcisi (wpa_supplicant)

Komut satırından iw ve wpa_supplicant ile kablosuz ağa bağlanma.

Ağ

Bluetooth ve Docker testi

bluetoothctl ile Bluetooth kurulumu ve imajdaki Docker'ın denenmesi.

İşletim Sistemleri

İndirme bağlantıları üreticiye aittir; bazı eski bağlantılar çalışmayabilir.

Diğer

Tüm BPI-M4 imajları

BPI-M4 için yayınlanan tüm imajların bulunduğu Google Drive klasörü.

Google Drive

Eski sürümleri göster (11)

Android 8.1

Android 8.1, çekirdek 4.9.119 · 2020-10-20

Yalnızca 2 GB DDR'li kartları destekler; BPI-M4 USB flash aracıyla (Windows) eMMC'ye yazılır.

eMMC Eski link olabilir

Banana Pi indirme sunucusu

Ubuntu MATE 18.04 / Ubuntu Server 16.04

çekirdek 4.9.119 · 2020-05-18

2020-05-18 güncellemesi; yeni 1 GB ve 2 GB kartlar için ortak imaj.

SDeMMC Eski link olabilir

Google Drive Banana Pi indirme sunucusu

Ubuntu MATE 18.04

çekirdek 4.9.119 · 2019-06-18

BPI-M4/BPI-W2 Ubuntu MATE 18.04 masaüstü. MD5: 7409b48a46e0bbc2d0ae2e70a49bfb36

SDeMMC Eski link olabilir

Google Drive Baidu (şifre: edrc) Sürüm notları

Ubuntu Server 16.04

çekirdek 4.9.119 · 2019-06-18

BPI-M4/BPI-W2 Ubuntu Server 16.04. MD5: 328706256bec238df50f9bd6ab8dfd1b

SDeMMC Eski link olabilir

Google Drive Baidu (şifre: 5jbo)

Debian 10 Buster Desktop (32-bit)

çekirdek 4.9 · 2019-08-13

Debian 10 masaüstü, 32-bit. MD5: 300b37cdfa092d72dceddd4f33825b40

SDeMMC Eski link olabilir

Google Drive Baidu (şifre: e6m3) Sürüm notları

Debian 10 Buster Lite (AArch64)

çekirdek 4.9 · 2019-08-06

Debian 10 Lite, 64-bit. MD5: 5a8b1eb36b782fdd742ba746c645593d

SDeMMC Eski link olabilir

Google Drive Baidu (şifre: 7rcz)

Debian 10 Buster Lite (32-bit)

çekirdek 4.9 · 2019-08-06

Debian 10 Lite, 32-bit. MD5: a59f2e6a298237a08bb523b53372d937

SDeMMC Eski link olabilir

Google Drive Baidu (şifre: gny6)

Diğer

AArch64 Linux MATE

çekirdek 4.9.119 · 2019-06-19

AArch64 Linux MATE masaüstü. MD5: d284b2326a36d2d9039fb8d7e20e2600

SDeMMC Eski link olabilir

Google Drive Baidu (şifre: o496)

Diğer

AArch64 Linux Lite

çekirdek 4.9.119 · 2019-06-19

AArch64 Linux Lite. MD5: 53bb6f8d00f8708dab96bc865eaddc5e

SDeMMC Eski link olabilir

Google Drive Baidu (şifre: uhcg) Sürüm notları

Raspbia

Raspbian Stretch

çekirdek 4.9.119 · 2020-05-18

Üçüncü taraf Raspbian Stretch imajı, 2020-05-18 güncellemesi.

SDeMMC Eski link olabilir

Google Drive Banana Pi indirme sunucusu

Raspbia

Raspbian 9.8 Stretch

çekirdek 4.9.119 · 2019-06-19

Üçüncü taraf Raspbian 9.8 imajı. MD5: a397a9c4d078c2841f0c243c573dc9a8

SDeMMC Eski link olabilir

Google Drive Baidu (şifre: uuqn)

Araçlar ve Kaynaklar

Araçlar

BPI-M4 USB flash aracı (Windows)
Android imajını USB üzerinden eMMC'ye yazma aracı; kullanım kılavuzu paketin içindedir.

Teknik kaynaklar
