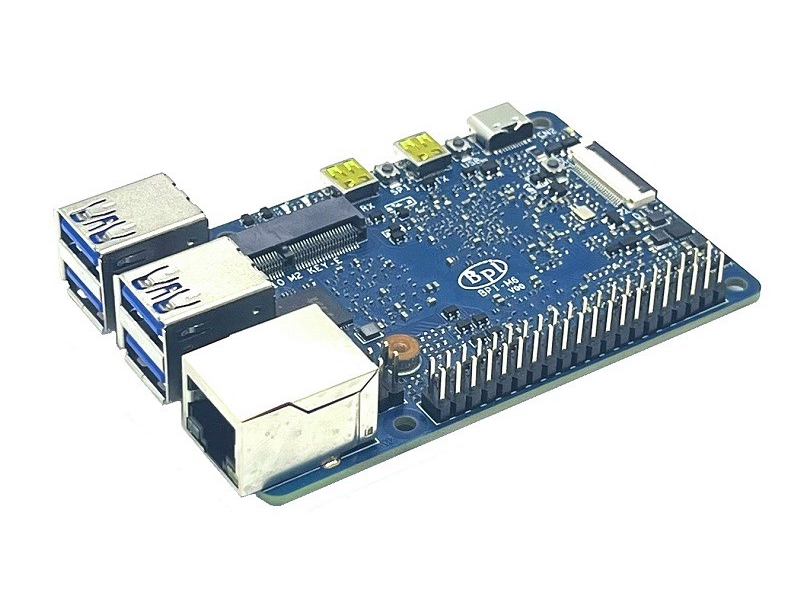

Banana Pi BPI-M6

Banana Pi BPI-M6, Synaptics VideoSmart VS680 (SL1680) işlemcili bir tek kart bilgisayardır. İşlemci dört adet 2.1 GHz Cortex-A73 çekirdeği ve bir Cortex-M3 yardımcı işlemci, Imagination GE9920 GPU ve 6.75 TOPS'a kadar yapay zekâ gücü sunan NPU içerir. Kart üzerinde 4 GB LPDDR4 bellek ve 16 GB eMMC bulunur.

VS680; CPU, NPU ve GPU'yu birleştiren, uçta yapay zekâ için tasarlanmış çok modlu bir SoC'dir. Qdeo 4K video motoru, uzak alan anahtar kelime algılama yapabilen ses işlemcisi, SyNap derin öğrenme hızlandırıcısı ve iki 4K kamerayı işleyebilen HDR destekli ISP içerir; akıllı ekranlar, akıllı kameralar, set-top box ve medya oynatıcılar hedeflenmiştir.

BPI-M6'nın öne çıkan özelliği HDMI giriş portudur; HDMI 2.1 çıkışla birlikte KVM-over-IP gibi uygulamalara olanak verir. Dört USB 3.0 portu, Gigabit Ethernet, M.2 Key E (PCIe + MIPI CSI), MIPI DSI ve 40 pinli GPIO başlığı vardır. Wi-Fi/Bluetooth ve kamera, M.2 Key E aksesuarı ya da USB adaptörle eklenir. Android ve Linux (Armbian, Ubuntu) desteklenir.

BPI-M6'da Android yalnızca eMMC'den açılır ve Windows'taki SenarySocSystemTool ile USB üzerinden yazılır. Linux imajları ise SD karttan veya eMMC'den çalışır; SD karttan açmak için güç verirken SPI butonunu basılı tutmanız gerekir.

Gerekenler

• 5V/3A USB Type-C güç adaptörü
• USB Type-C veri kablosu (Android imajını yazmak için)
• Seri konsol (UART) için USB-TTL kablosu (CON2 başlığı)
• Linux için en az 8 GB SD kart
• Windows bilgisayar ve SenarySocSystemTool (Android ve SPI yazma için)
• balenaEtcher (SD kart için), eMMC kurulumu için USB bellek

1. Android imajını eMMC'ye yazma (SenarySocSystemTool)

   1. SenarySocSystemTool'u indirip kurun (yalnızca Windows). En güncel Android imajını indirip MD5 özetini doğrulayın.
   2. SenarySocSystemTool.exe'yi açın, "Browse" ile imajın bulunduğu eMMCimg klasörünü seçin.
   3. Type-C portunun yanındaki USB butonuna basılı tutarak kartı Type-C kabloyla bilgisayara bağlayın.
   4. Yazmayı başlatın ve tamamlanmasını bekleyin.
   5. İşlem bitince RST'ye basın, USB kablosunu çıkarıp güç adaptörünü bağlayarak kartı açın.

   eMMC'yi silmek isterseniz aynı adımları izleyip yazmak yerine "Erase eMMC" seçeneğini kullanın.

2. Linux imajını SD karta yazma

   1. balenaEtcher ile "Flash from file" seçip imajı seçin.
   2. "Select target" ile SD kartı seçin ve "Flash!" ile yazın.
   3. SD kartı BPI-M6'ya takın; güç kablosunu takarken SPI butonunu basılı tutun.

3. Linux imajını eMMC'ye kurma

   Önce eMMC'yi silmeniz önerilir (bkz. Android adımındaki "Erase eMMC").

   1. Açılabilir bir SD kart ve ürün sayfasındaki yeni SPI dosyasını hazırlayın.
   2. SenarySocSystemTool'u açıp "Spi Flash" sekmesine geçin ve indirdiğiniz SPI dosyasının yolunu seçin.
   3. USB butonuna basılı tutarak kartı Type-C ile bilgisayara bağlayın ve yazmayı başlatın.
   4. Linux imajını bir USB belleğe kopyalayın; USB belleği ve SD kartı M6'ya takıp açın.
   5. USB belleği bağlayıp imajı eMMC'ye yazın (dosya adını kendi imajınıza göre değiştirin):

      mount /dev/sda1 /mnt
      cd /mnt
      dd if=Armbian-bpi-senarytech-trunk_Bananapim6-xxx.img of=/dev/mmcblk0

   6. Yazma bitince gücü kesin ve SD kartı çıkarın (SD kart takılıysa öncelik ondadır). SPI butonunu basılı tutarak gücü verin; kart eMMC'den açılır.

4. İlk giriş

   Armbian imajlarında varsayılan hesap pi / bananapi şeklindedir. 2024.05.22 tarihli imaj, framebuffer konsolu desteklenmeden önce seri kabloyla yapılandırma zahmetinden kaçınmak için ilk açılışta kurulumu otomatik yapar. Hata ayıklama için USB-TTL kablosunu CON2 başlığına bağlayın (1: GND, 2: UART0-RX, 3: UART0-TX).
