Banana Pi BPI-W2 Nas Router board

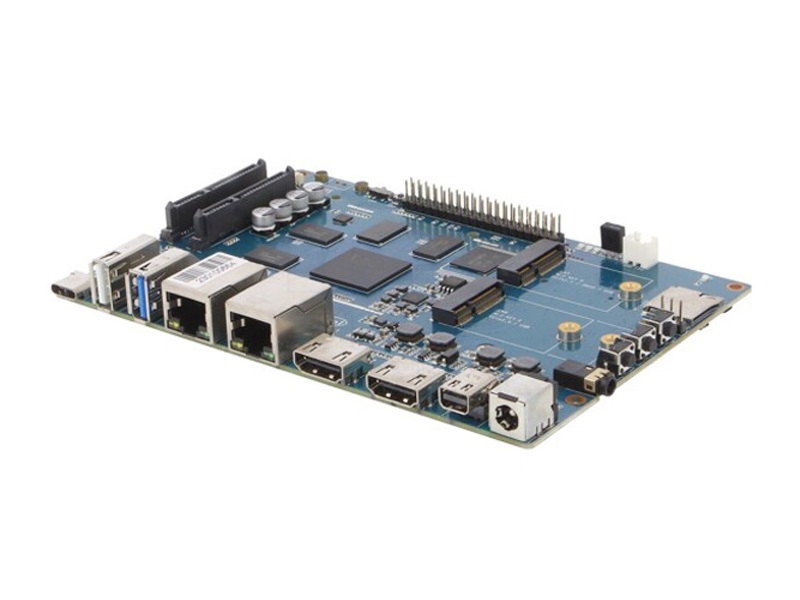

Banana Pi BPI-W2, Realtek RTD1296 dört çekirdekli Arm Cortex-A53 işlemci üzerine kurulu bir NAS/router geliştirme kartıdır. 2 GB DDR4 (GPU ile paylaşımlı) bellek ve 8 GB eMMC içerir; OpenWrt, Android ve çeşitli Linux dağıtımlarını çalıştırabilir.

Ağ tarafında 1 Gigabit LAN ve 1 Gigabit WAN portu bulunur. İki adet yerel SATA 3 (6 Gbps) portu sayesinde NAS kullanımına çok uygundur. Mini PCIe/M.2 Key-E (PCIe 2.0 ve PCIe 1.1/SDIO) yuvaları Wi-Fi/BT kartları, M.2 Key-B yuvası ise mikro SIM yuvasıyla birlikte 4G modem içindir. Kartta dahili Wi-Fi yoktur.

Multimedya tarafında Mali-T820 MP3 GPU, HDMI 2.0a çıkış ve HDMI 2.0a giriş, Mini DisplayPort ve USB Type-C bulunur. RTD1296'nın video DSP'si 4K2K H.265 dahil pek çok formatı çözer, kodlama ve kod çözmeyi eşzamanlı yapabilir; ses DSP'si DTS HD, Dolby Digital Plus ve TrueHD gibi formatları destekler. Kart Amazon AWS Greengrass sertifikasyonunu geçmiştir.

BPI-W2'de Android imajları yalnızca Windows'taki USB yazma aracıyla eMMC'ye yazılır; Linux imajları ise SD karttan çalıştırılabilir veya SD karttan açılıp eMMC'ye kopyalanabilir. Önyükleme kaynağı SW4 anahtarıyla seçilir: 0 = eMMC, 1 = SD kart.

Gerekenler

• 8 GB veya daha büyük microSD kart (A1 sınıfı önerilir)
• 12 V / 2 A güç adaptörü (5.0 x 2.0 mm DC jak)
• USB-TTL seri konsol (UART) kablosu — RX ve TX çapraz bağlanır
• Ubuntu/Linux bilgisayar (Linux imajları için) veya Windows bilgisayar (Android USB yazma aracı için)
• USB kablo (Android imajını USB ile yazmak için)

1. Android imajını eMMC'ye yazma (Windows)

   BPI-W2 USB flash aracını indirin (yalnızca Windows). SW4'ü eMMC önyüklemesi için 0 konumuna alın.

   1. rtumdfsample.exe'yi çalıştırın; flaş tipi olarak EMMC'yi ve DDR tipini seçin.
   2. "Open file" ile kurulum imajını (install.img) seçin.
   3. SW4'ün yanındaki USB düğmesini basılı tutarken kartı USB kablosuyla bilgisayara bağlayın; araç kartı tanıyınca düğmeyi bırakıp yeşil robot simgesine tıklayın.
   4. Simgeler işlemin durumunu gösterir. Hata olursa günlük log\error_log klasörüne kaydedilir; aynı ayarlarla tekrar denemek için "reload img" kullanılabilir.

   Aracın ayrıntılı dokümanı paket içindeki doc klasöründedir.

2. Linux imajı için hazırlık

   Linux imajları SD karttan veya eMMC'den açılabilir; BPI-M2 Ultra ve M2 Berry ile aynı imaj değildir, W2'ye özel imajı kullanın. İmajın MD5 özetini doğrulayın. Varsayılan giriş: pi/bananapi veya root/bananapi. SD önyüklemesi için SW4'ü 1 konumuna alın.

   Linux bilgisayara bpi-tools kurun:

   $ apt-get install pv
   $ curl -sL https://github.com/BPI-SINOVOIP/bpi-tools/raw/master/bpi-tools | sudo -E bash

3. Linux imajını SD karta yazma

   Windows: Balena Etcher ile "Flash from file" → imaj, "Select target" → SD kart, "Flash!".

   Linux (dd): kart otomatik bağlandıysa önce bağlantısını kaldırın.

   sudo apt-get install pv unzip
   sudo unzip -p xxx-bpi-w2-xxx.img.zip | pv | dd of=/dev/sdX bs=10M status=noxfer

   Linux (bpi-copy):

   sudo apt-get install pv unzip
   sudo bpi-copy xxx-bpi-w2-xxx.img.zip /dev/sdX

4. Linux imajını eMMC'ye yazma

   Kartı Linux imajlı SD kartla açın. İmajı açıp USB belleğe kopyalayın, belleği karta takın ve (otomatik bağlanmadıysa) bağlayın:

   mount /dev/sdx /mnt

   dd ile yazın:

   sudo dd if=/mnt/xxx.bpi-w2-xxx.img of=/dev/mmcblk0 bs=10M status=noxfer

   veya bpi-tools ile:

   sudo bpi-copy xxx-bpi-w2-xxx.img.zip /dev/mmcblk0

   Yazma bitince kartı güvenle kapatın, SD kartı çıkarın ve SW4'ü eMMC'ye (0) alın.
