OpenWrt One
OpenWrt One
MediaTek MT7981B (Filogic 820)1 GB2× 2.5GbE
OpenWrt topluluğunun ilk resmi router kartı: MediaTek MT7981B (Filogic 820), çift bant Wi-Fi 6, 2.5 GbE WAN + 1 GbE LAN, NVMe yuvası ve neredeyse bozulmaz çift flaş yapısı.
- OpenWrt projesinin resmi kartı ve resmi desteği
- MediaTek MT7981B (Filogic 820), 2 çekirdek Cortex-A53, 1.3 GHz
- Çift bant Wi-Fi 6, MediaTek MT7976C (2x2 2.4 GHz + 3x3 5 GHz), 3x MMCX anten konnektörü
- 1 GB DDR4 RAM
- 256 MB SPI NAND + 16 MB yazma korumalı SPI NOR (kurtarma) — neredeyse bozulmaz
- 1x 2.5 GbE RJ45 (WAN) + 1x Gigabit RJ45 (LAN)
- M.2 2230/2242 NVMe SSD yuvası (PCIe Gen2 x1)
- USB 2.0 Type-A host, USB-C (güç + konsol)
- mikroBUS genişleme soketi
- CR1220 pil yuvalı RTC (PCF8563), donanım watchdog
- 15 V USB-PD veya opsiyonel PoE (802.3at/af) besleme
Genel Bakış
OpenWrt One (AP-24.XY), OpenWrt açık kaynak topluluğunun ilk resmi geliştirme kartıdır. Banana Pi ile birlikte tasarlanmış, üretimi ve dağıtımı Banana Pi tarafından yapılmaktadır. Satılan her cihaz için Software Freedom Conservancy'ye OpenWrt projesine ayrılmak üzere bağış yapılır.
Kart, 1.3 GHz çift çekirdekli Arm Cortex-A53 işlemcili MediaTek MT7981B (Filogic 820) SoC ve MediaTek MT7976C çift bant Wi-Fi 6 yongası (2x2 2.4 GHz + 3x3 5 GHz, zero-wait DFS) üzerine kuruludur. 1 GB DDR4 RAM, 256 MB SPI NAND ve yazma korumalı 16 MB SPI NOR flaş içerir. Bu iki ayrı flaş sayesinde NOR'daki kurtarma önyükleyicisiyle sistem her zaman geri getirilebilir; kart neredeyse "brick" olmaz.
1x 2.5 GbE WAN ve 1x Gigabit LAN portu, NVMe SSD için M.2 2230/2242 yuvası (PCIe Gen2 x1), USB 2.0 Type-A, mikroBUS genişleme soketi, pil destekli RTC ve opsiyonel 802.3at/af PoE desteği sunar. USB-C portu hem 15 V USB-PD güç girişi hem de dahili USB-seri dönüştürücü sayesinde konsol bağlantısı olarak kullanılır. OpenWrt öğrenme/geliştirme, Wi-Fi router, NAS, IoT ve hobi projeleri için idealdir.
| HardWare Specification of OpenWrt One | |
|---|---|
|
SoC |
MediaTek MT7981B (Filogic 820) dual-core Cortex-A53 processor @ 1.3 GHz |
|
System Memory |
1GB DDR4 |
|
Storage |
256 MB SPI NAND flash for U-boot and Linux |
|
16 MB SPI NOR flash for write-protected (by default) recovery bootloader (reflashing can be enabled with a jumper) |
|
|
Two types of flash devices are used to make the board almost unbrickable |
|
|
M.2 2242/2230 socket for NVMe SSD (PCIe gen 2 x1) |
|
|
Networking |
1 x 2.5GbE RJ45 port |
|
1 x Gigabit Ethernet RJ45 port |
|
|
Dual-band WiFI 6 via MediaTek MT7976C (2×2 2.4 GHz + 3×3/2×2 + zero-wait DFS 5Ghz) |
|
|
3x MMCX antenna connectors |
|
|
USB |
1x USB 2.0 Type-A host port |
|
USB Type-C (device, console) port using Holtek HT42B534-2 UART to USB chip |
|
|
Expansion |
MikroBUS socket for expansion modules |
|
Debugging |
Console via USB-C port or 3-pin header, 10-pin JTAG/SWD header for main SoC |
|
RTC |
support RTC onboard |
|
Misc |
Reset and User buttons |
|
Boot select switch: NAND (regular) or NOR (recovery) |
|
|
2x PWM LEDs, 2x Ethernet LED (GPIO driven) |
|
|
EM6324 External hardware watchdog |
|
|
NXP PCF8563TS (I2C) RTC with battery backup holder for CR1220 coin-cell |
|
|
Power Supply |
15V USB-PD on USB-C port |
|
Optional 802.3at/af PoE via RT5040 module |
|
|
Dimensions |
148 x 100.5 mm compatible with Banana Pi BPI-R4 case design |
|
Certifications |
FCC/EC/RoHS compliance |
Teknik Özellikler
| İşlemci | |
|---|---|
| SoC | MediaTek MT7981B (Filogic 820) |
| CPU | 2 çekirdek Arm Cortex-A53, 1.3 GHz |
| Bellek ve Depolama | |
| RAM | 1 GB DDR4 |
| SPI NAND | 256 MB (U-Boot ve Linux) |
| SPI NOR | 16 MB, varsayılan olarak yazma korumalı kurtarma önyükleyicisi (jumper ile yeniden yazılabilir) |
| M.2 | M.2 2242/2230 NVMe SSD yuvası (PCIe Gen2 x1) |
| Ağ | |
| Ethernet | 1x 2.5 GbE RJ45, 1x Gigabit RJ45 |
| Wi-Fi | Çift bant Wi-Fi 6, MediaTek MT7976C (2x2 2.4 GHz + 3x3/2x2 5 GHz, zero-wait DFS) |
| Anten | 3x MMCX konnektör |
| Bağlantılar | |
| USB | 1x USB 2.0 Type-A host; 1x USB Type-C (cihaz/konsol, Holtek HT42B534-2 UART-USB) |
| Düğmeler ve anahtarlar | Reset ve User düğmeleri; önyükleme seçici (NAND normal / NOR kurtarma) |
| LED | 2x PWM LED, 2x Ethernet LED |
| RTC ve watchdog | NXP PCF8563TS RTC (CR1220 pil yuvası), EM6324 harici donanım watchdog |
| Genişleme | |
| mikroBUS | mikroBUS soketi |
| Hata ayıklama | |
| Konsol | USB-C veya 3 pinli başlık; 10 pinli JTAG/SWD |
| Güç | |
| Besleme | USB-C üzerinden 15 V USB-PD; opsiyonel 802.3at/af PoE (RT5040 modülü) |
| Fiziksel | |
| Boyutlar | 148 x 100.5 mm |
| Sertifikalar | |
| Uyumluluk | FCC / CE / RoHS |
Başlangıç Kılavuzu
OpenWrt One fabrikadan NAND'e yazılmış OpenWrt ile gelir (fabrika sürümü: openwrt-24.10.0-rc2). Kartın önyükleme anahtarı normal kullanım için NAND, kurtarma için NOR konumundadır. NOR'daki kurtarma önyükleyicisi sayesinde NAND'e her zaman USB bellekten yeni imaj yazılabilir.
Gerekenler
- Üç adet anten
- 15 V destekli USB-PD güç adaptörü
- USB Type-C – Type-A kablo (konsol için)
- FAT32 biçimli USB bellek veya başka bir USB depolama aygıtı
- Ethernet kablosu
- OpenWrt One imajı (OpenWrt Firmware Selector üzerinden)
Önyükleme anahtarını ayarlama
DIP anahtar yukarı konumdayken kart NAND'den (normal kullanım), aşağı konumdayken NOR'dan (kurtarma) açılır.
Seri konsola bağlanma
En kolay yol, USB Type-A – Type-C kabloyla kartın USB-C portunu bilgisayara bağlamaktır (kart üzerinde USB-seri dönüştürücü vardır). Alternatif olarak 3 pinli başlığa 3.3 V TTL USB-seri kablo bağlayabilirsiniz: G=GND, RX=kart girişi, TX=kart çıkışı, hız 115200 baud.
NAND'e OpenWrt imajı yazma (NOR kurtarma ile)
FAT32 biçimli bir USB belleğe şu iki dosyayı kopyalayın (istediğiniz sürümü Firmware Selector'dan da seçebilirsiniz):
- openwrt-mediatek-filogic-openwrt_one-snand-preloader.bin
- openwrt-mediatek-filogic-openwrt_one-factory.ubi
- Cihazın gücünü kesin.
- USB belleği Type-A portuna takın.
- Önyükleme anahtarını NOR konumuna alın.
- Öndeki USER düğmesini (Type-A portunun bulunduğu taraftaki düğme) basılı tutun.
- Gücü bağlayıp cihazı başlatın.
- LED yeşile döndüğünde USER düğmesini bırakın; yazma işlemi tamamlanır.
- Anahtarı tekrar NAND konumuna alıp yeniden başlatın.
İşe yaramazsa başka bir USB bellek deneyin ve dosya adlarının tam olarak yukarıdaki gibi olduğundan emin olun. Başarılı yazmada konsolda USB aygıtının tarandığı, dosyaların okunduğu ve NAND'e yazıldığı (
Erasing ...,Writing ...,done) satırlarını görürsünüz. Kısa bir video: yazma işlemi.Ağ bağlantısı
1G LAN: Bilgisayarı doğrudan LAN portuna bağlayın. 2.5G WAN: WAN portunu, bilgisayarınızla aynı ağ anahtarına (veya modeminize) bağlayarak IP almasını sağlayın.
Nasıl Yapılır?
İşletim Sistemleri
İndirme bağlantıları üreticiye aittir; bazı eski bağlantılar çalışmayabilir.
OpenWrt (resmi)
Fabrika: 24.10.0-rc2; güncel sürümler Firmware Selector'da
OpenWrt projesinin resmi imajları. NAND'e kurulum için snand-preloader.bin ve factory.ubi dosyaları kullanılır.
SPI NAND
Araçlar ve Kaynaklar
Benzer ürünler
Allwinner A201 GBGbE
Banana Pi BPI-M1
Allwinner A20 çift çekirdekli işlemci, 1 GB DDR3, Gigabit Ethernet ve SATA sunan, Banana Pi'nin ilk ve en çok satan klasik tek kart bilgisayarı.
RISC-V SpacemiT K12–16 GB2× GbE2 TOPS
Banana Pi BPI-F3 Endüstriyel RISC-V Geliştirme Kartı
SpacemiT K1 8 çekirdekli RISC-V işlemcili, 2.0 TOPS yapay zekâ gücüne sahip endüstriyel sınıf geliştirme kartı; 2x GbE, 4x USB 3.0, M.2 ve mini PCIe.
MediaTek MT7988A (Filogic 880)4–8 GB4× 10GbE + SFP

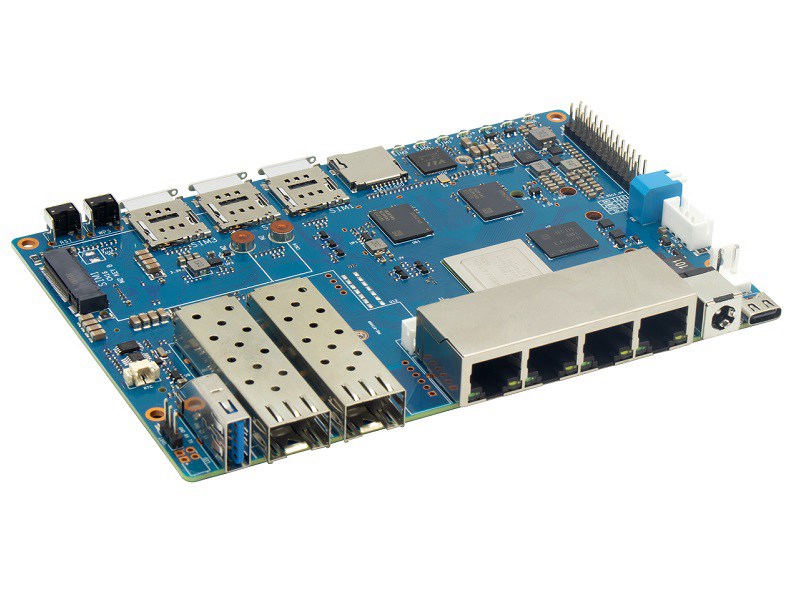

Banana Pi BPI-R4 Router
