Banana Pi BPI-R3 Router

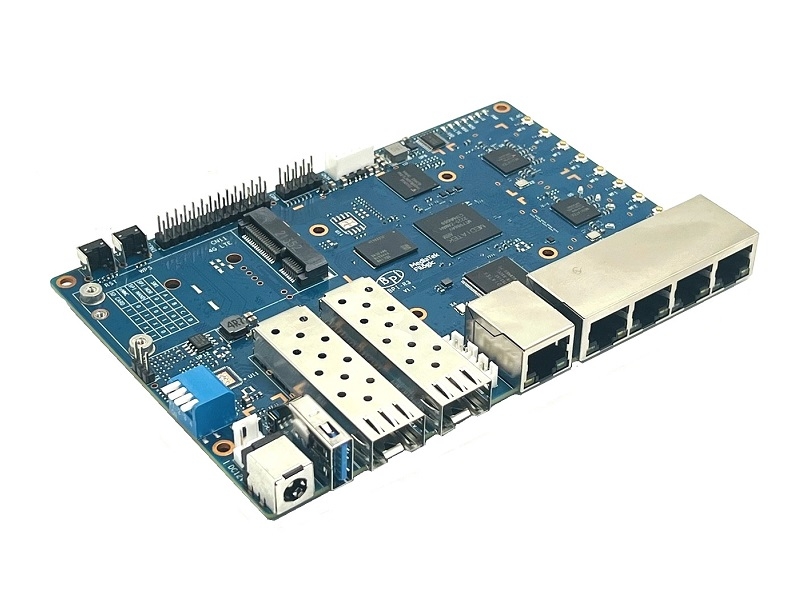

Banana Pi BPI-R3, MediaTek MT7986 (Filogic 830) dört çekirdekli Arm Cortex-A53 işlemci ve MT7531 anahtar (switch) yongası üzerine kurulu, yüksek performanslı bir açık kaynak router geliştirme kartıdır. Kart üzerinde 2 GB DDR4 RAM, 8 GB eMMC ve 128 MB SPI-NAND flaş bulunur.

Dahili Wi-Fi 6 desteği sunar: 2.4 GHz için MT7975N, 5 GHz için MT7975P ile 4x4 çift bant. Filogic 830, 6 Gbps'e varan çift 4x4 Wi-Fi 6 kapasitesi, donanım hızlandırmalı Wi-Fi offload ve düşük gecikmeli oyun/AR-VR uygulamaları için MediaTek FastPath™ teknolojisi içerir. Kablolu tarafta 2 adet 2.5 GbE SFP yuvası ve 5 adet Gigabit Ethernet portu vardır.

miniPCIe (USB üzerinden) yuvası 4G modem, M.2 Key-M (PCIe) yuvası ise genişleme kartları için kullanılabilir. İnternet router'ı, kablosuz router/tekrarlayıcı, ev güvenlik ağ geçidi, ev otomasyonu, NAS ve hobi (maker) projeleri için uygundur. OpenWrt resmi olarak desteklenir.

BPI-R3 SD kart, SPI-NAND, SPI-NOR ve eMMC'den önyükleme yapabilir. Önerilen akış: imajı SD karta yazıp karttan açmak, ardından gerekiyorsa NAND/NOR/eMMC'ye aktarmak. Hangi ortamdan açılacağı kart üzerindeki dört konumlu DIP anahtarla seçilir.

Gerekenler

• 8 GB veya daha büyük microSD (TF) kart
• 12 V / 2 A DC güç adaptörü
• USB-TTL seri konsol (UART) kablosu: 3.3 V TTL, 115200 baud (PL2303 yongalı kablolardan kaçının; CP2102, CH340 veya FTDI önerilir)
• Linux (Ubuntu) veya Windows bilgisayar
• NAND/NOR/eMMC'ye yazmak için FAT biçimli USB bellek

1. Varsayılan erişim bilgileri

   • LAN portu varsayılan IP: 192.168.1.1
   • Kullanıcı/parola: pi/bananapi, root/bananapi (OpenWrt'de root parolasız olabilir)
   • Seri konsol: 3.3 V TTL, 115200 baud

2. Önyükleme anahtarlarını ayarlama

   Dört konumlu DIP anahtarda ilk iki anahtar (A, B) önyükleme kaynağını seçer; C anahtarı SPI veri yoluna SPI-NAND mı yoksa SPI-NOR mu bağlanacağını, D anahtarı ise eMMC veri yoluna SD kart mı yoksa eMMC mi bağlanacağını belirler.

   Önyükleme	A	B	C	D
   SPI-NOR	Low	Low	Low	X
   SPI-NAND	High	Low	High	X
   eMMC	Low	High	High	Low
   SD kart	High	High	X	High

   X: fark etmez.

3. İmajı SD karta yazma

   SD kartı önceden düşük seviyede biçimlendirin ve tüm verileri silin; aksi halde açılışta "jffs2" hatası alabilirsiniz.

   Windows: Balena Etcher ile "Flash from file" → imaj, "Select target" → SD kart, "Flash!".

   Linux: bpi-tools'u kurup imajı yazın:

   apt-get install pv
   curl -sL https://github.com/BPI-SINOVOIP/bpi-tools/raw/master/bpi-tools | sudo -E bash

   bpi-copy xxx.img /dev/sdx

   Kartı BPI-R3'e takın, anahtarları SD önyüklemesine getirin ve gücü verin.

4. İmajı SPI-NAND'e yazma

   Örnek: mtk-bpi-r3-NAND-WAN1-SFP1-20220619-single-image.bin. SD karttan (OpenWrt ya da Ubuntu gibi herhangi bir Linux) açın, NAND imajını (sıkıştırılmışsa açılmış haliyle) USB belleğe kopyalayın ve belleği bağlayın:

   mount -t vfat /dev/sda1 /mnt
   cd /mnt

   mtd erase /dev/mtd0
   dd if=mtk-bpi-r3-NAND-WAN1-SFP1-20220619-single-image.bin of=/dev/mtdblock0

   SD kartı çıkarın, anahtarları NAND önyüklemesine alıp kartı yeniden başlatın.

5. İmajı eMMC'ye yazma

   SD kart ve eMMC aynı SoC arayüzünü paylaştığından önce kartı NAND'den başlatın. bl2_emmc.img ve mtk-bpi-r3-EMMC-xxx.img dosyalarının bulunduğu USB belleği takın:

   mount -t vfat /dev/sda1 /mnt
   cd /mnt
   echo 0 > /sys/block/mmcblk0boot0/force_ro
   dd if=bl2_emmc.img of=/dev/mmcblk0boot0
   dd if=mtk-bpi-r3-EMMC-WAN1-SFP1-20220619-single-image.img of=/dev/mmcblk0
   mmc bootpart enable 1 1 /dev/mmcblk0

   Kartı kapatın, USB belleği çıkarın ve anahtarları eMMC önyüklemesine getirin.

6. İmajı SPI-NOR'a yazma

   SD karttan açarken SPI-NOR'u etkinleştirmek için C anahtarını Low konumuna alın. NOR imajını (mtk-bpi-r3-NOR-WAN1-SFP1-20220619-single-image.bin) USB belleğe kopyalayıp bağlayın:

   mount -t vfat /dev/sda1 /mnt
   cd /mnt

   mtd erase /dev/mtd0
   dd if=mtk-bpi-r3-NOR-WAN1-SFP1-20220619-single-image.bin of=/dev/mtdblock0

   SD kartı çıkarın ve anahtarları NOR önyüklemesine getirin.

7. Ağ arayüzleri

   OpenWrt'de eth1 ve lan0 WAN (br-wan); lan1–lan5, ra0 (2.4 GHz) ve rax0 (5 GHz) LAN (br-lan) köprüsündedir. Ayrıntılar için fw-web.de ağ yapılandırma notları.

   brctl show br-wan
   brctl show br-lan
